در سیستمهای برقرسانی حفاظت از مدارها نقش زیادی در دوام تجهیزات و کاهش خسارتهای فنی دارد. هر مدار الکتریکی در معرض خطراتی مانند اضافهبار و اتصال کوتاه قرار دارد و نبود تجهیزات حفاظتی مناسب پیامدهای جدی به همراه خواهد داشت. در این میان دو تجهیز پرکاربرد یعنی فیوز و کلید مینیاتوری بیشترین سهم را در حفاظت الکتریکی دارند.
بسیاری از کاربران تصور میکنند این دو ابزار عملکردی مشابه دارند، اما تفاوتهای فنی و کاربردی میان آنها بسیار فراتر از ظاهرشان است. در این مقاله از چشمه نور الکتریک تفاوتها و شباهتهای فیوز و کلید مینیاتوری را بررسی میکنیم تا انتخابی آگاهانه و منطقی داشته باشید.

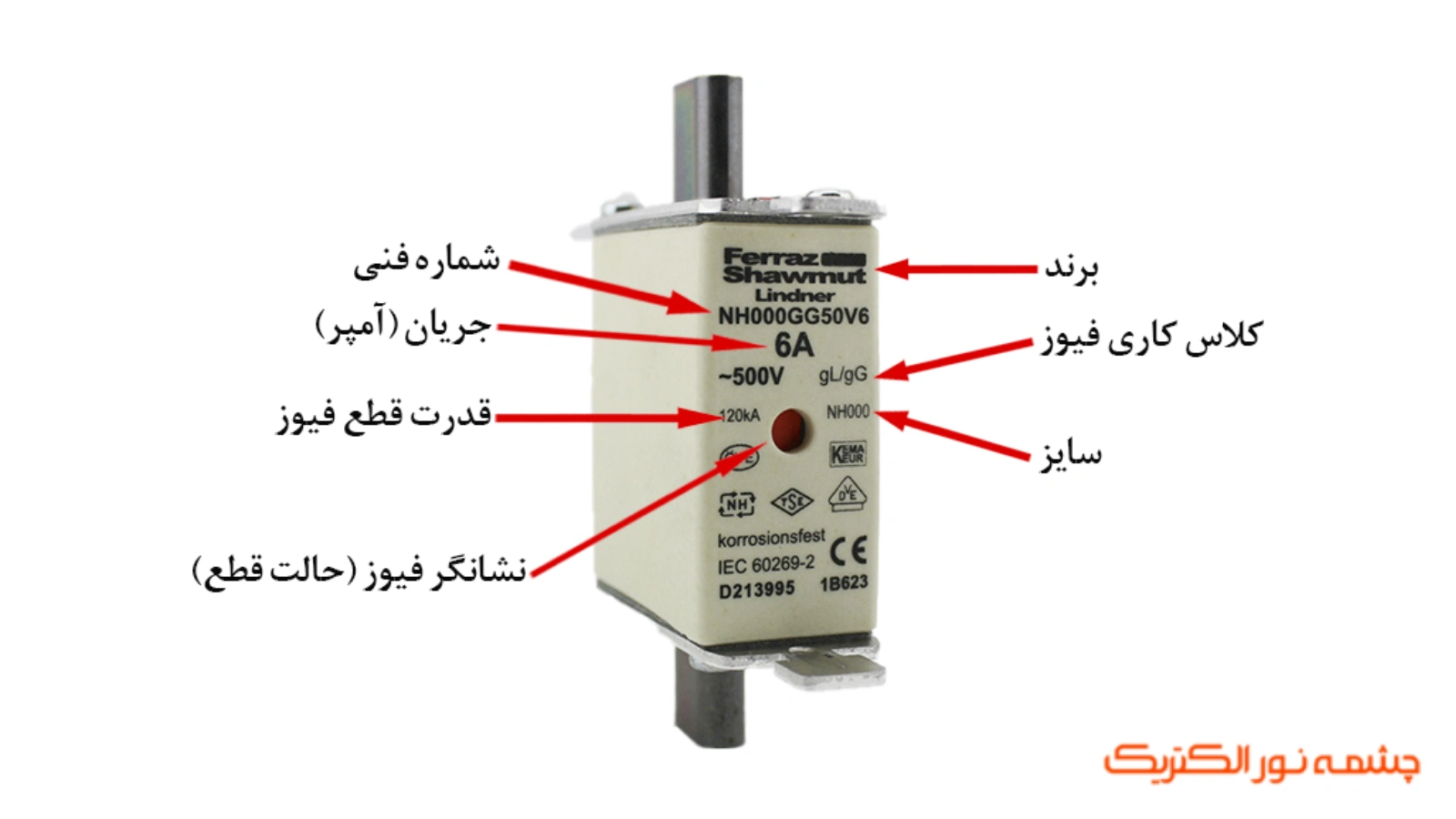

فیوز الکتریکی چیست؟
فیوز الکتریکی یکی از سادهترین تجهیزات حفاظتی در مدارهای برق به شمار میرود که وظیفه اصلی آن قطع جریان در شرایط غیرعادی است. این قطعه از یک عنصر فلزی با سطح مقطع مشخص تشکیل شده که در صورت عبور جریان بیش از حد، دچار ذوب میشود و مدار را از منبع تغذیه جدا میکند. همین ساختار ساده باعث شده فیوز در بسیاری از مدارهای قدیمی و ساده مورد استفاده قرار گیرد. واکنش سریع در برابر جریانهای شدید، ویژگی شاخص فیوز به حساب میآید. با این حال پس از ذوب شدن عملکرد آن پایان مییابد و نیاز به جایگزینی دارد.
انواع فیوز از نظر ساختار و کاربرد
فیوزها تنها به یک مدل محدود نمیشوند و بر اساس سطح ولتاژ، نوع مصرف و رفتار حرارتی دستهبندی میشوند. این تنوع باعث شده در بخشهای مختلف خانگی، تجاری و صنعتی مورد استفاده قرار گیرند. شناخت این دستهبندیها به انتخاب دقیقتر فیوز متناسب با مدار کمک میکند.
دستهبندی فیوزها از نظر ولتاژ و کاربرد
تقسیمبندی فیوزها بر اساس سطح ولتاژ و نوع مصرف یکی از مهمترین معیارها در انتخاب صحیح آنها به شمار میرود. هر فیوز متناسب با شرایط کاری مشخصی طراحی شده و استفاده نادرست از آن کارایی مدار را کاهش میدهد. این دستهبندی بیشتر در پروژههای ساختمانی، صنعتی و شبکههای توزیع برق کاربرد دارد و نقش مهمی در ایمنی سیستم ایفا میکند. انواع فیوزها از نظر ولتاژ و کاربرد به شرح زیر هستند:
فیوز فشار ضعیف (LV Fuse)
برای مدارهای خانگی و تجاری کوچک طراحی شده است. این نوع فیوز از تجهیزات سبک و سیمکشی داخلی محافظت میکند.
فیوز فشار متوسط (MV Fuse)
در شبکههای توزیع برق و پستهای محلی کاربرد دارد. توان تحمل جریان بالاتر را نسبت به فیوزهای خانگی دارد.
فیوز صنعتی
مخصوص تابلوهای برق صنعتی و خطوط تولید است. پایداری بالایی در برابر نوسانات و بارهای سنگین دارد.
فیوز کارتریجی
بیشتر در تجهیزات کنترلی و تابلوهای فرمان استفاده میشود. ابعاد کوچک و دقت عملکرد آن، مزیت اصلی این نوع فیوز است.

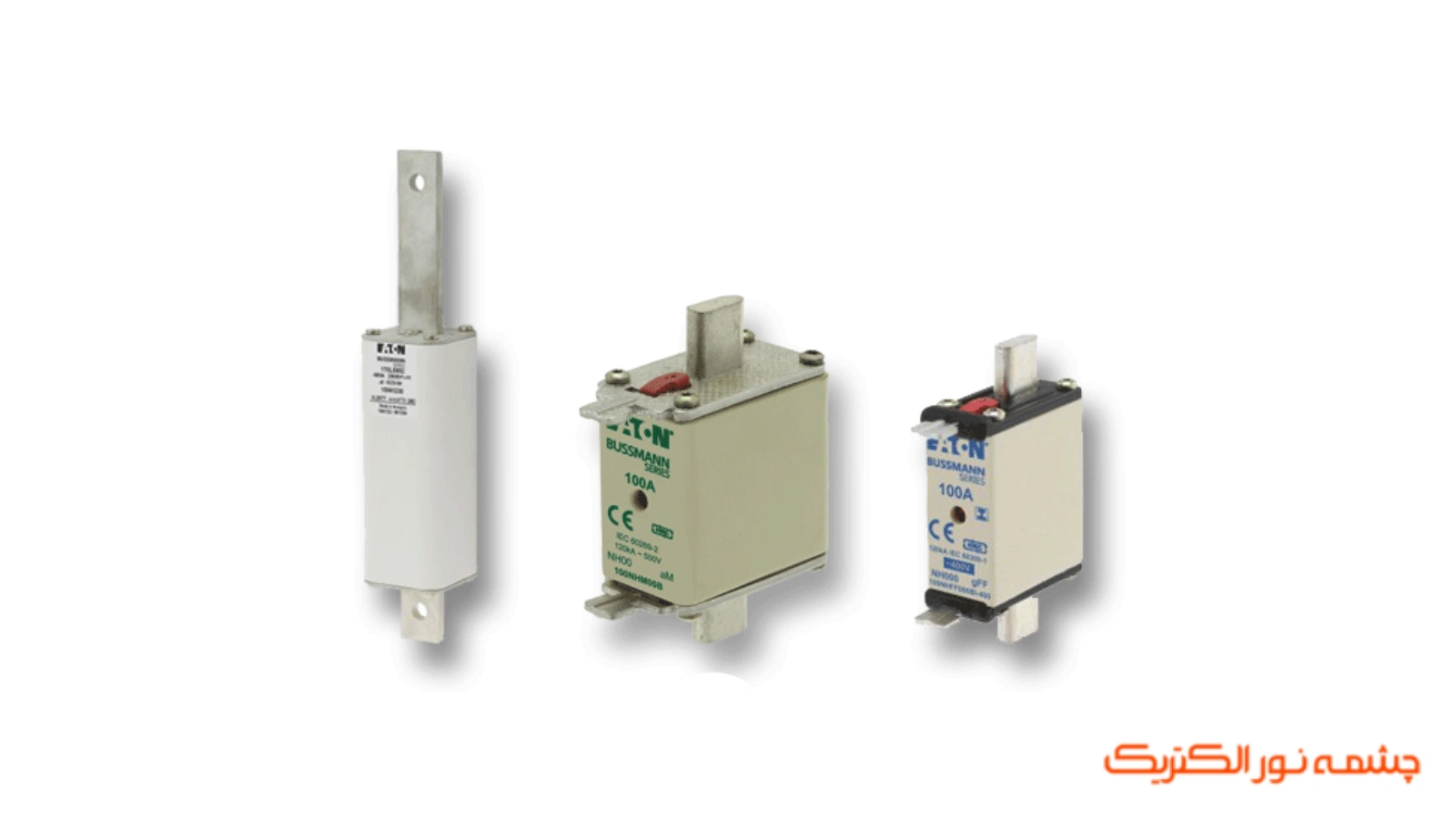

دستهبندی فیوزها بر اساس منحنی ذوب
منحنی ذوب رفتار فیوز را در برابر زمان و شدت جریان مشخص میکند. این ویژگی نشان میدهد فیوز در چه شرایطی و با چه سرعتی مدار را قطع میکند. انتخاب درست بر اساس منحنی ذوب از قطعهای ناخواسته یا تأخیر در حفاظت جلوگیری میکند و برای مدارهای حساس اهمیت بالایی دارد. انواع فیوزها بر اساس منحنی ذوب عبارتند از:
فیوز تندکار (Fast Acting)
در برابر افزایش ناگهانی جریان واکنش بسیار سریعی دارد. بیشتر در مدارهای الکترونیکی و حساس به کار میرود.
فیوز کندکار (Slow Blow)
برای بارهایی با جریان راهاندازی بالا طراحی شده است. از قطع مدار در لحظه استارت تجهیزات جلوگیری میکند.
فیوز عمومی
عملکردی متعادل میان سرعت و پایداری ارائه میدهد. در مدارهای عمومی با شرایط نرمال کاربرد دارد.
فیوز مخصوص تجهیزات الکترونیکی
با دقت بالا برای حفاظت قطعات ظریف طراحی شده است. نوسانات کوچک جریان را بدون آسیب کنترل میکند.
مزایای فیوز الکتریکی
فیوز به دلیل ساختار ساده، قیمت پایین و دسترسی آسان همچنان جایگاه خود را در بسیاری از پروژهها حفظ کرده است. واکنش بسیار سریع در برابر اتصال کوتاه یکی از مهمترین مزایای آن محسوب میشود و از گسترش آسیب به سایر اجزای مدار جلوگیری میکند. عدم نیاز به تنظیمات پیچیده و نصب آسان استفاده از فیوز را برای مدارهای ساده توجیهپذیر کرده است. همچنین ابعاد کوچک فیوز باعث صرفهجویی در فضای تابلو برق میشود. در برخی کاربردهای خاص همین سادگی و سرعت عملکرد نسبت به تجهیزات پیچیدهتر ارجحیت پیدا میکند.
معایب فیوز الکتریکی
در کنار مزایا، محدودیتهای فیوز نیز قابل چشمپوشی نیست. مهمترین ضعف آن، یکبار مصرف بودن است که پس از هر بار عملکرد نیاز به تعویض دارد. این موضوع در مدارهای پرتکرار، هزینه و زمان نگهداری را افزایش میدهد. نبود قابلیت قطع و وصل دستی کنترل مدار را دشوار میکند. همچنین دقت فیوز در تشخیص اضافهبارهای تدریجی پایینتر از تجهیزات مدرنتر است. در نتیجه برای مدارهای حساس و تجهیزات گرانقیمت فیوز انتخاب ایدهآلی به شمار نمیرود.

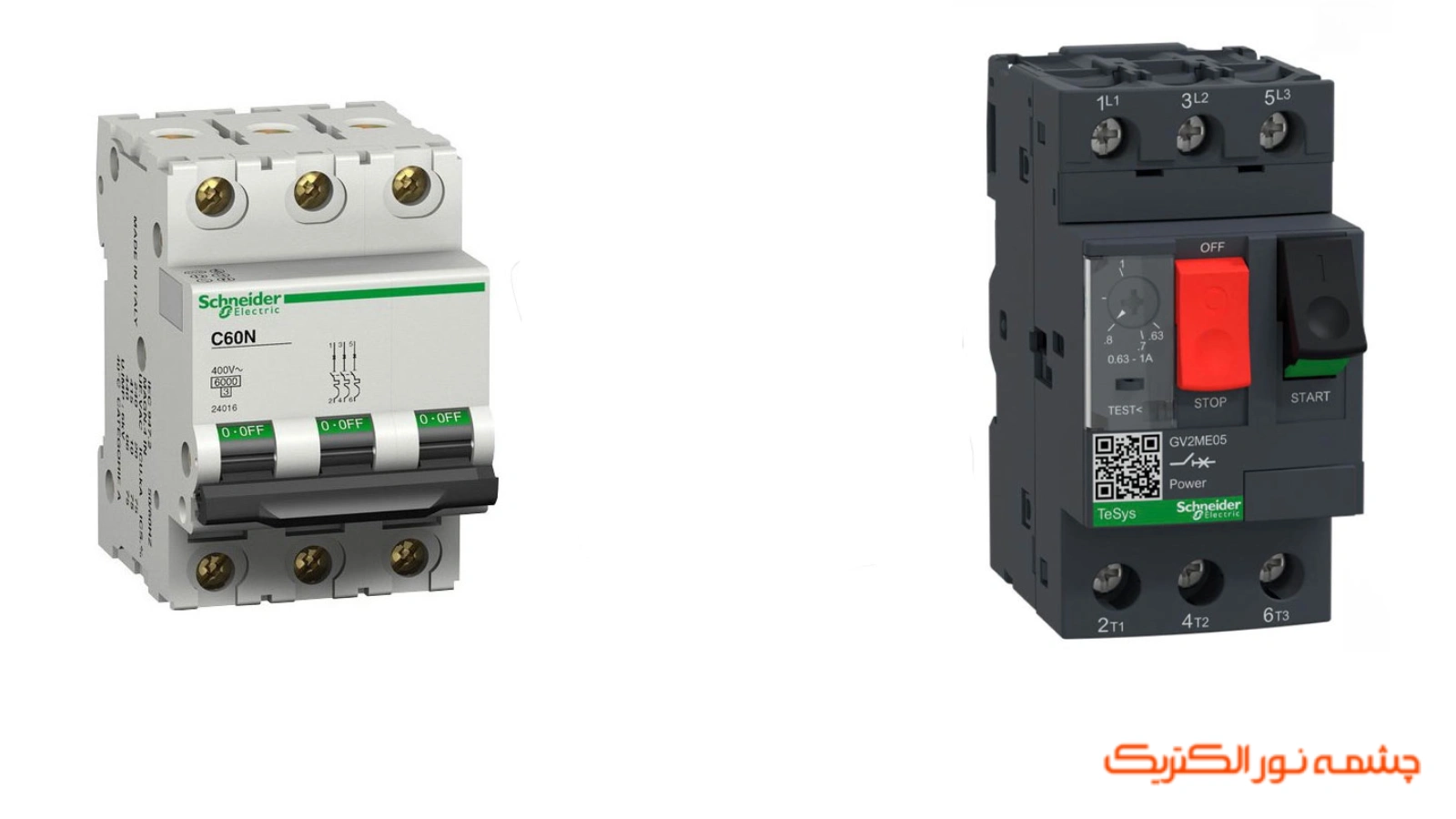

کلید مینیاتوری (MCB) چیست؟
کلید مینیاتوری یکی از تجهیزات حفاظتی در سیستمهای برق است که برای کنترل و حفاظت مدارها طراحی شده است. این کلید با ترکیب مکانیزمهای حرارتی و مغناطیسی در برابر اضافهبار و اتصال کوتاه واکنش نشان میدهد. برخلاف فیوز، پس از قطع جریان، قابلیت بازگشت به مدار وجود دارد و نیاز به تعویض قطعه دیده نمیشود. استفاده گسترده از این کلید نشاندهنده کارایی بالاتر و مدیریت بهتر جریان در شبکههای برق امروزی است. برای خرید کلید مینیاتوری اشنایدر اینجا کلیک کنید.

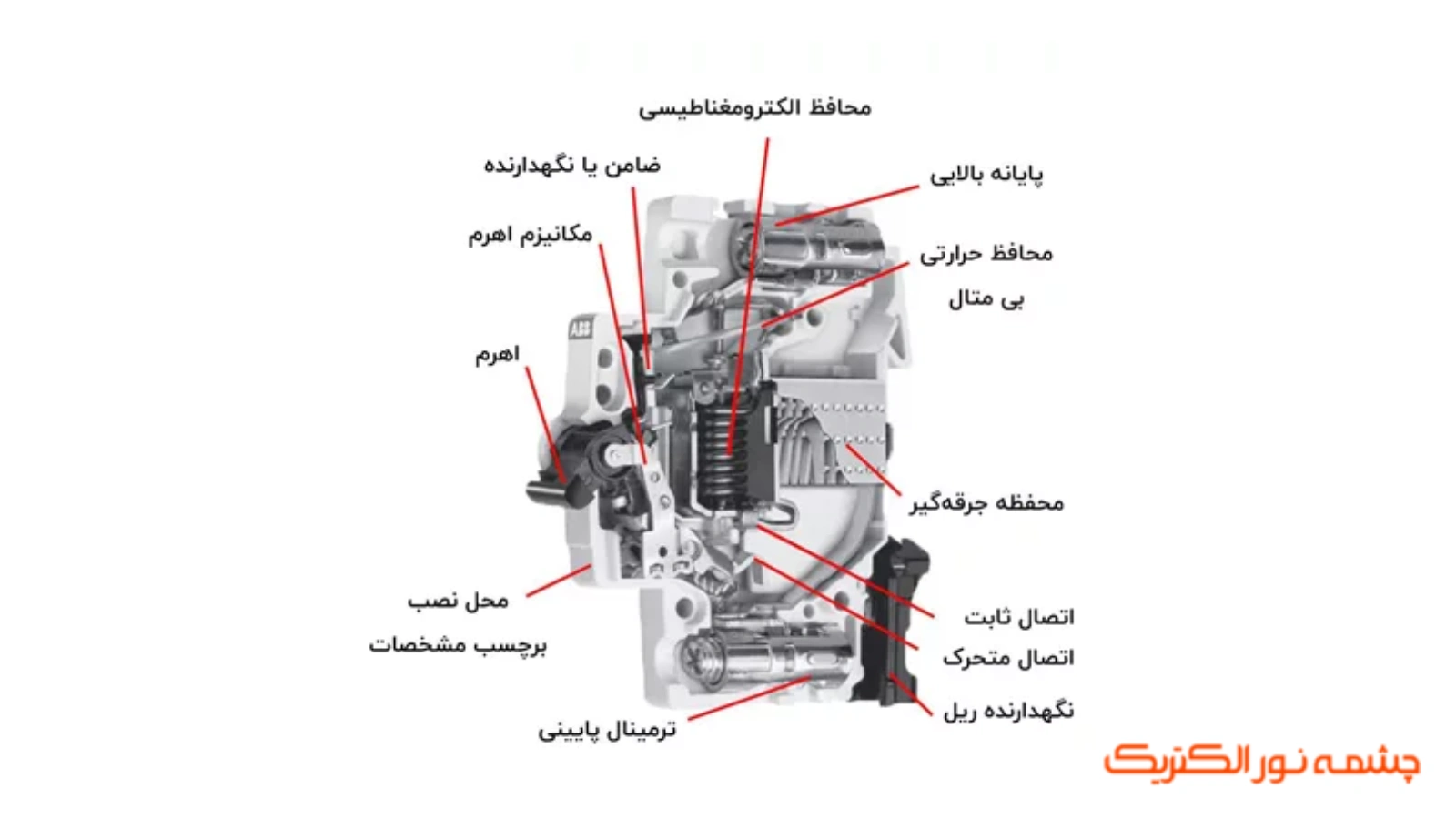

ساختار داخلی کلید مینیاتوری چگونه است؟
درون کلید مینیاتوری مجموعهای از قطعات مکانیکی و الکتریکی قرار دارد که هماهنگ با هم عمل میکنند. هسته مغناطیسی، تیغههای قطعکننده و نوار حرارتی اجزای اصلی این ساختار را تشکیل میدهند. هر یک از این بخشها وظیفه مشخصی بر عهده دارد و در شرایط مختلف وارد عمل میشود. طراحی دقیق این اجزا باعث افزایش دقت عملکرد و کاهش خطای قطع ناخواسته شده است. بدنه مقاوم کلید نیز در برابر حرارت و ضربه پایداری مناسبی دارد و طول عمر تجهیز را افزایش میدهد.
حفاظت الکترومغناطیسی در کلید مینیاتوری
بخش الکترومغناطیسی کلید مینیاتوری برای مقابله با اتصال کوتاه طراحی شده است. در زمان بروز جریان ناگهانی و شدید میدان مغناطیسی ایجادشده هسته متحرک را فعال کرده و تیغهها را به سرعت از هم جدا میکند. این واکنش سریع از آسیب دیدن سیمکشی و تجهیزات جلوگیری میکند. عملکرد این بخش مستقل از زمان بوده و به شدت جریان وابسته است.
حفاظت بیمتال در کلید مینیاتوری
بیمتال بخش حرارتی کلید مینیاتوری محسوب میشود که در برابر اضافهبار تدریجی واکنش نشان میدهد. این نوار از دو فلز با ضریب انبساط متفاوت ساخته شده و در اثر گرم شدن، خم میشود. خمشدگی تدریجی بیمتال، مکانیزم قطع را فعال میکند و مدار را از منبع جدا میسازد. این فرآیند زمانبر مانع قطع بیمورد در برابر نوسانات کوتاهمدت میشود و تعادل مناسبی میان ایمنی و پایداری ایجاد میکند.
ویژگیهای کلید مینیاتوری
کلید مینیاتوری به دلیل طراحی مدرن، جایگزین مناسبی برای تجهیزات سنتی شده است. در ادامه ویژگیهای کلید مینیاتوری را مشاهده میفرمایید:
- قابلیت قطع و وصل دستی
- استفاده مجدد پس از عملکرد
- دقت بالا در تشخیص خطا
- مقاومت مناسب در برابر حرارت
- نصب آسان در تابلو برق
تفاوت فیوز و کلید مینیاتوری از نگاه تخصصی
| معیار مقایسه | فیوز الکتریکی | کلید مینیاتوری (MCB) |
| نوع تجهیز | حفاظتی ساده | حفاظتی – کنترلی |
| ساختار داخلی | سیم یا نوار فلزی ذوبشونده | مکانیزم حرارتی و مغناطیسی |
| نحوه قطع جریان | ذوب شدن عنصر داخلی | قطع مکانیکی تیغهها |
| واکنش در اتصال کوتاه | بسیار سریع | سریع و کنترلشده |
| واکنش در اضافهبار | محدود و وابسته به ذوب | دقیق و مرحلهای |
| استفاده مجدد | ندارد | دارد |
| نیاز به تعویض پس از عملکرد | بله | خیر |
| قابلیت قطع و وصل دستی | ندارد | دارد |
| دقت عملکرد | پایینتر | بالاتر |
| وابستگی به دمای محیط | کمتر | بیشتر |
| ایمنی کاربر | متوسط | بالا |
| طول عمر تجهیز | کوتاهتر | بلندمدت |
| هزینه اولیه | پایین | بالاتر |
| هزینه نگهداری | بیشتر در بلندمدت | کمتر |
| کاربرد رایج | مدارهای ساده و کماهمیت | مدارهای حساس و دائمی |
| نصب در تابلو برق | محدود | استاندارد و رایج |
| کنترلپذیری مدار | ضعیف | قوی |
| استفاده در سیستمهای مدرن | محدود | گسترده |
فیوز یا کلید مینیاتوری؛ کدام انتخاب بهتری است؟
انتخاب میان این دو تجهیز به نوع مدار، سطح حساسیت تجهیزات و شرایط بهرهبرداری بستگی دارد. در مدارهای ساده و کمهزینه فیوز پاسخگوی نیازهای پایه است. در مقابل برای سیستمهایی با مصرف مداوم و تجهیزات ارزشمند کلید مینیاتوری عملکرد پایدارتر و مدیریت بهتری ارائه میدهد. بررسی دقیق شرایط پروژه نقش اصلی را در این تصمیم ایفا میکند و از تحمیل هزینههای اضافی جلوگیری میکند.
برندهای معتبر کلید مینیاتوری در بازار ایران
در بازار ایران، برندهای متعددی در زمینه کلید مینیاتوری حضور دارند که هر کدام سطح کیفی متفاوتی ارائه میدهند. انتخاب برند معتبر، تاثیر مستقیمی بر دوام و عملکرد سیستم دارد. برندهای معتبر کلید مینیاتوری در بازار ایران به شرح زیر هستند:
- اشنایدر: کیفیت ساخت بالا و استاندارد جهانی
- زیمنس: دقت عملکرد و طول عمر مناسب
- هیوندای: گزینه اقتصادی با کارایی قابل قبول
- LS: محبوب در پروژههای صنعتی
- چینت: دسترسی آسان و تنوع مدل
خلاصه
فیوز و کلید مینیاتوری هر دو نقش حفاظتی مهمی در مدارهای الکتریکی دارند، اما فلسفه طراحی آنها متفاوت است. فیوز با ساختار ساده و واکنش سریع برای حفاظت اولیه مناسب است. در مقابل کلید مینیاتوری با قابلیت استفاده مجدد و دقت بالاتر پاسخگوی نیازهای سیستمهای مدرن محسوب میشود. شناخت تفاوتها و بررسی شرایط مصرف، مسیر انتخاب را روشن میکند و از بروز مشکلات فنی در آینده جلوگیری خواهد کرد.
