بیمتال (Bimetal) یا همان رله حرارتی یکی از کلیدیترین تجهیزات حفاظتی است که وظیفه دارد از سوختن موتور در برابر اضافه بار جلوگیری کند. با این حال خودِ این قطعه نیز تحت تأثیر عوامل مختلفی دچار استهلاک شده و ممکن است دقت خود را از دست بدهد.
کاهش کارایی بیمتال باعث قطع و وصلهای بیمورد (Nuisance Tripping) میشود و ریسک آسیب به موتور را تا چندین برابر افزایش میدهد. در این مقاله تخصصی از چشمه نور الکتریک ما فراتر از کلیات رفته و با نگاهی فنی و کاربردی راهکارهای عملی برای افزایش طول عمر و بهینهسازی راندمان این قطعه را بررسی میکنیم.

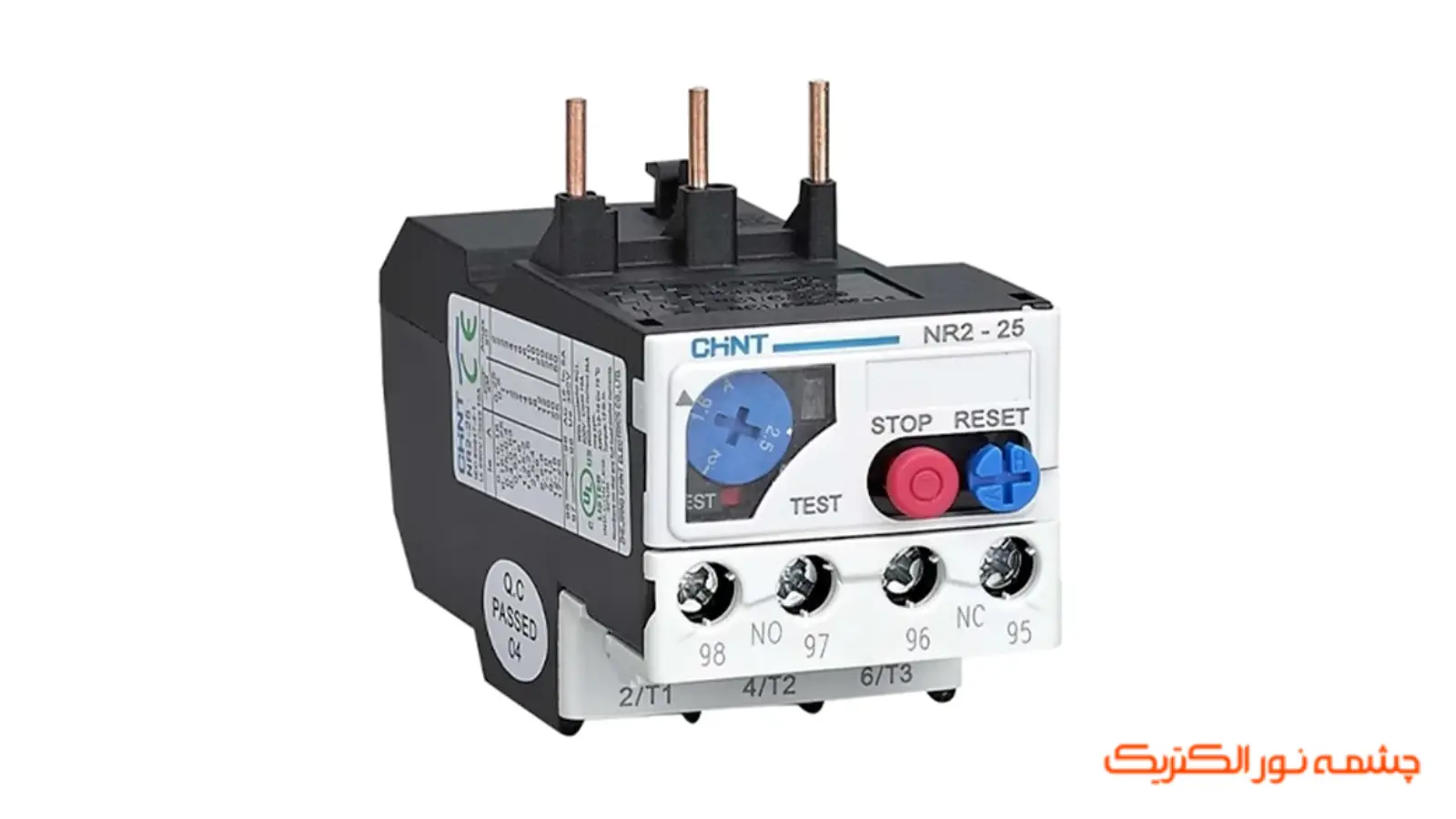

بیمتال چیست؟
بیمتال یک تجهیز حفاظتی است که بر پایه اختلاف ضریب انبساط طولی دو فلز ناهمجنس کار میکند. زمانی که جریان بیش از حد مجاز از این دو فلز عبور میکند، حرارت ایجاد شده باعث خم شدن آنها و در نهایت قطع مدار فرمان میشود.
سلامت این قطعه از دو جهت حائز اهمیت است: اول، امنیت تجهیزات؛ یک بیمتال فرسوده ممکن است در زمان بروز خطا عمل نکند و منجر به سوختن سیمپیچ موتور شود. دوم، پایداری تولید؛ اگر بیمتال به دلیل پیری یا تنظیمات غلط، دچار خطای عملکردی شود، خط تولید به طور ناخواسته متوقف شده و ضررهای مالی هنگفتی به مجموعه وارد میگردد. بنابراین، افزایش راندمان آن مستقیماً با بهرهوری کل کارخانه در ارتباط است.
روشهای افزایش طول عمر و راندمان بیمتال
بیمتالها به عنوان محافظان اصلی الکتروموتورها، نقش مهمی در جلوگیری از سوختن تجهیزات بر اثر اضافه بار و نوسانات حرارتی ایفا میکنند. با رعایت استانداردهای نصب، تنظیم دقیق جریان متناسب با توان موتور و کنترل عوامل محیطی، میتوان علاوه بر تضمین پایداری خط تولید، عمر مفید این قطعات حساس را به شکل چشمگیری افزایش داد. در ادامه به بررسی روشهای افزایش طول عمر و راندمان بیمتال خواهیم پرداخت.
۱. انتخاب درست؛ سنگبنای طول عمر بیمتال
افزایش عمر یک بیمتال از لحظه خرید آن آغاز میشود. اگر قطعهای با مشخصات فنی نامناسب انتخاب کنید، حتی بهترین سیستمهای نگهداری هم نمیتوانند جلوی خرابی زودهنگام آن را بگیرند. برای اطلاع از خرید بی متال اشنایدر این مقاله رو مطالعه کنید .
تطبیق جریان نامی با توان موتور
بسیاری از تکنسینها به اشتباه بیمتالی را انتخاب میکنند که محدوده جریانی بسیار وسیعی دارد. برای راندمان حداکثری، باید بیمتالی انتخاب شود که جریان نامی موتور در یکسوم میانی بازه تنظیمی آن قرار گیرد. این کار باعث میشود دقت فنرهای داخلی و تیغهها در بهینهترین حالت ممکن باقی بماند.
توجه به کلاس حمایتی (Trip Class)
بیمتالها معمولاً در کلاسهای ۱۰، ۲۰ و ۳۰ تولید میشوند. انتخاب کلاس نامناسب (مثلاً استفاده از کلاس ۱۰ برای موتوری با بار سنگین و زمان راهاندازی طولانی) باعث میشود تیغهها مدام تحت تنش حرارتی شدید قرار بگیرند و خیلی زود خاصیت ارتجاعی خود را از دست بدهند.
۲. نصب استاندارد و اتصالات محکم
شاید تعجب کنید اما بیش از ۴۰٪ خرابیهای بیمتال ناشی از اشتباهات ساده در هنگام نصب است. رعایت نکات زیر راندمان قطعه را افزایش میدهد: برای اطلاع از علائم خرابی بیمتال این مقاله رو مطالعه کنید .
سفت کردن ترمینالها با گشتاور مناسب
شل بودن پیچهای اتصال در ورودی و خروجی بیمتال باعث ایجاد آرک (جرقه) و تولید گرمای موضعی شدید میشود. این گرمای کاذب توسط تیغهها به عنوان اضافه بار تشخیص داده شده و باعث عملکرد بیمورد و استهلاک سریع قطعه میگردد.
استفاده از سرسیم (Wire Ferrules)
هرگز سیم افشان را بدون سرسیم زیر ترمینال بیمتال قرار ندهید. این کار باعث پخش شدن رشتههای سیم و کاهش سطح مقطع تماس میشود که نتیجه آن داغ شدن بیش از حد پایه بیمتال است.
موقعیت نصب
بیمتال باید در محیطی با تهویه مناسب نصب شود. اگر چندین بیمتال و کنتاکتور در کنار هم و در یک تابلو برق کوچک چیده شوند، گرمای تولیدی آنها بر یکدیگر اثر گذاشته و باعث خطای عملکردی میشود. برای اطلاع بیشتر از راهنمای کامل نصب بیمتال بر روی کنتاکتور این مقاله رو مطالعه کنید .
۳. کنترل عوامل محیطی؛ قاتلان خاموش رله حرارتی
محیط صنعتی سرشار از آلایندههایی است که دشمن درجه یک تجهیزات الکترومکانیکی هستند. برای افزایش عمر بیمتال، باید محیط کارکرد آن را ایزوله کنید.
گرد و غبار و رطوبت
نشستن گرد و غبار روی مکانیزم ظریف فنربندی داخل بیمتال، اصطکاک را افزایش داده و مانع از حرکت آزادانه تیغهها میشود. همچنین رطوبت بالا باعث اکسیداسیون کنتاکتهای کمکی (۹۵-۹۶) شده و در مسیر فرمان اختلال ایجاد میکند. استفاده از تابلوهایی با درجه حفاظت (IP) مناسب، اولین سد دفاعی شماست.
دمای محیط (Ambient Temperature)
بیمتالها تجهیزات حساس به حرارت هستند. اکثر برندهای معتبر مانند اشنایدر یا زیمنس، دارای سیستم جبرانساز دمای محیط هستند، اما این سیستم هم محدودیتهایی دارد. اگر دمای داخل تابلو بیش از ۴۰ درجه سانتیگراد باشد، عمر پلاستیک بدنه و فنرهای داخلی به شدت کاهش مییابد. نصب فن یا فیلترهای مناسب روی درب تابلو، راندمان خنککاری را بالا میبرد.
۴. تنظیمات دقیق و کالیبراسیون دورهای
یک اشتباه رایج در صنایع، تنظیم جریان بیمتال روی عددی بسیار بالاتر از جریان نامی موتور است تا از قطع شدنهای ناگهانی جلوگیری شود. این کار عملاً فلسفه وجودی بیمتال را زیر سوال میبرد.
تنظیم روی جریان نامی (In)
بهترین حالت، تنظیم بیمتال روی جریان نامی مندرج بر روی پلاک موتور است.
تست عملکرد دورهای
حداقل سالی یکبار، با استفاده از دستگاههای تزریق جریان (Primary Injection Test)، زمان قطع بیمتال را بررسی کنید. اگر زمان قطع با منحنی استاندارد دستگاه مطابقت نداشته باشد، یعنی قطعه نیاز به تعویض یا سرویس دارد.
جلوگیری از ریست (Reset) مکرر
وقتی بیمتال عمل میکند، تیغهها به شدت داغ هستند. اگر بلافاصله دکمه ریست را فشار دهید و موتور را روشن کنید، به تیغهها شوک حرارتی وارد میشود. اجازه دهید قطعه حداقل ۵ تا ۱۰ دقیقه خنک شود.
بسیار عالی، محتوای شما تا اینجا بسیار دقیق و فنی است. برای تکمیل این مقاله و رسیدن به سطح جامعیت مورد نظر، دو مورد بسیار مهم دیگر که در استانداردهای تعمیرات و نگهداری (PM) نقش کلیدی دارند، به شرح زیر به متن اضافه میکنم:
۵. پایش وضعیت کنتاکتها
یکی از عوامل پنهان در کاهش راندمان بیمتال، وضعیت فیزیکی تیغههای متصل به کنتاکتور است. بیمتالها معمولاً مستقیماً به زیر کنتاکتور متصل میشوند؛ هرگونه لرزش غیرعادی یا خرابی در تیغههای قدرت کنتاکتور، تأثیر مستقیمی بر سلامت بیمتال دارد.
بررسی سلامت تیغههای کنتاکتور
اگر تیغههای کنتاکتور دچار خالزدگی یا سوختگی شده باشند، مقاومت کنتاکت افزایش یافته و حرارت غیرمجازی تولید میشود. این حرارت از طریق شاخکهای اتصال به داخل بیمتال هدایت شده و باعث تغییر فرم پیشازموعد تیغههای بیمتال (خستگی فلز) میگردد.
پرهیز از قطع و وصلهای متوالی (Inching)
استارت و استاپهای پیدرپی موتور، جریانهای هجومی شدیدی را از بیمتال عبور میدهد. این عمل باعث میشود فلز بیمتال مدام در حال انقباض و انبساط باشد که در میانمدت، دقت پاسخدهی قطعه را از بین میبرد. در چنین کاربردهایی، استفاده از رلههای حفاظتی الکترونیکی به جای بیمتالهای حرارتی توصیه میشود.
۶. حفاظت در برابر نویز و هارمونیکهای شبکه
در سیستمهای امروزی که از اینورتر (VFD) یا سافتاستارتر استفاده میکنند، کیفیت توان برق مستقیماً بر عملکرد بیمتال تأثیر میگذارد.
تأثیر هارمونیکها
جریانهای هارمونیکی باعث تولید گرمای اضافی در هادیها میشوند، بدون اینکه کار مفیدی انجام دهند. بیمتالهای معمولی قادر به تشخیص تفاوت بین جریان اصلی و جریان هارمونیکی نیستند؛ بنابراین ممکن است در حالی که موتور تحت فشار نیست، بیمتال به دلیل گرمای ناشی از هارمونیکها عمل کند.
استفاده از شیلدینگ و فیلتر
برای افزایش عمر بیمتال در کنار درایوها، اطمینان حاصل کنید که کابلهای قدرت دارای شیلد مناسب هستند و تابلو به فیلترهای EMC مجهز است. این کار از القای جریانهای ناخواسته که موجب عملکرد کاذب و استهلاک مکانیسم داخلی بیمتال میشود، جلوگیری میکند.
مقایسه بیمتال مکانیکی و الکترونیکی: کدامیک عمر بیشتری دارند؟
در جدول زیر، نگاهی مقایسهای به این دو تکنولوژی داریم تا متوجه شوید در چه شرایطی میتوانید عمر سیستم حفاظتی خود را تضمین کنید:
| ویژگی | بیمتال مکانیکی | رله اورلود الکترونیکی |
| دقت | متوسط (وابسته به دما) | بسیار بالا (دیجیتال) |
| طول عمر | محدود (فرسایش فلز) | بسیار بالا (بدون قطعه متحرک حرارتی) |
| مقاومت در برابر هارمونیک | ضعیف | عالی |
| هزینه اولیه | ارزان و اقتصادی | گرانتر |
نکته: اگر در سیستمی با هارمونیک بالا یا استارتهای پیدرپی کار میکنید، تعویض بیمتالهای قدیمی با مدلهای الکترونیکی، بهترین راه برای افزایش راندمان کلی سیستم است. برای اطلاع بیشتر در مورد بهترین برند بیمتال این مقاله رو مطالعه کنید .
چکلیست نگهداری پیشگیرانه (PM) برای افزایش عمر بیمتال
برای اینکه بیمتال شما بیش از ۱۰ سال بدون مشکل کار کند، این چکلیست را به برنامه نگهداری خود اضافه کنید:
بازدید ماهانه
بررسی تغییر رنگ احتمالی بدنه پلاستیکی (نشانه داغ شدن بیش از حد).
آچارکشی فصلی
اطمینان از سفت بودن پیچهای قدرت و فرمان.
تمیزکاری
استفاده از اسپری خشک ناهید یا هوای فشرده برای زدودن گرد و غبار.
بررسی کنتاکتور
گاهی خرابی تیغههای کنتاکتور باعث دو فاز شدن و فشار مضاعف بر بیمتال میشود؛ همیشه این دو را با هم چک کنید.
اندازهگیری جریان
با آمپرمتر کلمپی، جریان عبوری را با عدد تنظیمی روی بیمتال تطبیق دهید.
خلاصه
افزایش عمر و راندمان بیمتال یک فرآیند تصادفی نیست. با رعایت نکاتی همچون تنظیم دقیق جریان، سفت کردن اصولی اتصالات و کنترل دمای محیط، میتوانید از توقفهای ناخواسته در خط تولید جلوگیری کرده و عمر مفید الکتروموتورهای خود را بیمه کنید. به یاد داشته باشید که بیمتال مهمترین وسیله در حفاظت از تجهیزات شماست؛ با مراقبت از این وسیله کل سیستم شما در امان خواهد بود. سرمایهگذاری روی کیفیت تجهیزات و اختصاص زمان برای بازدیدهای دورهای، بسیار ارزانتر از جبران خسارت ناشی از سوختن یک موتور صنعتی است.
