امروزه بیمتال (Bimetal) یا رله اورلود حرارتی به عنوان اولین اقدام دفاعی الکتروموتورها شناخته میشود. تصور کنید یک موتور صنعتی گرانقیمت بر اثر یک نوسان ساده جریانی یا اضافه بار مکانیکی، دچار سوختگی سیمپیچ شود؛ این یعنی توقف خط تولید و خسارتهای میلیاردی! بیمتال وظیفه دارد با تشخیص حرارت ناشی از جریان اضافی، مدار را قطع کند.
اگر خودِ این نگهبان دچار نقص شود چه اتفاقی میافتد؟ تشخیص بهموقع علائم خرابی بیمتال از سوختن موتور جلوگیری میکند و هزینههای نگهداری و تعمیرات (PM) را به شدت کاهش میدهد. بسیاری از تکنسینها زمانی متوجه خرابی میشوند که کار از کار گذشته است. در این مقاله از چشمه نور الکتریک ما با نگاهی عمیق و تخصصی، نشانههای ظریف و آشکار خرابی این قطعه را بررسی میکنیم تا شما بتوانید پیش از بروز فاجعه، اقدامات لازم را انجام دهید.
چرا تشخیص علائم خرابی بیمتال مهم است؟
بیمتال یک قطعه مکانیکی-حرارتی است. برخلاف تجهیزات دیجیتال که ممکن است با یک کد خطا خرابی خود را اعلام کنند، بیمتال اغلب به صورت خاموش خراب میشود. طبق آمارهای نگهداری و تعمیرات، حدود ۳۵٪ از سوختن الکتروموتورها در صنایع کوچک، به دلیل عمل نکردن صحیح یا کالیبره نبودن بیمتال رخ میدهد. برای خرید بهترین برند بیمتال این مقاله رو مطالعه کنید.
شناخت علائم خرابی به شما کمک میکند تا بین خطای شبکه و نقص قطعه تفکیک قائل شوید. این تفکیک مانع از تعویض بیمورد قطعات سالم و یا بدتر از آن، نادیده گرفتن یک ریسک بزرگ میشود. به همین علت در ادامه به بررسی علائم خرابی بیمتال میپردازیم.
۱. تریپهای کاذب و بیمورد (Nuisance Tripping)
شاید شایعترین علامت خرابی بیمتال قطع کردن مدار در زمانی است که هیچ اضافه بار واقعی وجود ندارد. این پدیده که به آن تریپ مزاحم میگویند نشاندهنده از دست رفتن پایداری داخلی قطعه است.
خستگی تیغههای بی متالی
داخل این قطعه، دو فلز ناهمجنس به هم چسبیدهاند. بر اثر گذشت زمان و قطع و وصلهای زیاد، این تیغهها خاصیت ارتجاعی خود را از دست میدهند. در این حالت، تیغه با جریانی بسیار کمتر از جریان تنظیمی خم شده و مدار را قطع میکند. اگر موتور شما زیر بار نامی است اما بیمتال مدام قطع میکند، احتمالاً با خستگی متریال روبرو هستید.
حساسیت بیش از حد به دمای محیط
اگر بیمتال شما در ساعات گرم روز بدون دلیل قطع میکند اما در شب به خوبی کار میکند، احتمالاً سیستم جبرانساز دمای محیط (Ambient Temperature Compensation) آن آسیب دیده است. یک بیمتال سالم باید بتواند بین حرارت ناشی از جریان و حرارت محیط تفکیک قائل شود.
۲. عدم عملکرد در زمان اضافه بار (خطرناکترین نشانه)
برخلاف مورد قبلی، این مورد یک سکوت مرگبار است. موتور زیر بار به شدت داغ شده، جریان از حد مجاز فراتر رفته، اما بیمتال همچنان اجازه عبور جریان را میدهد.
جوش خوردن کنتاکتهای داخلی
در اثر جرقههای شدید (آرک) یا جریانهای اتصال کوتاه که پیش از فیوز به بیمتال میرسند، ممکن است کنتاکتهای فرمان (۹۵ و ۹۶) به هم جوش بخورند. در این حالت حتی اگر تیغه بیمتال خم شود مدار فرمان قطع نمیشود.
نکته فنی: برای تست این مورد، در حالت بیبرقی، دکمه Test روی بیمتال را فشار دهید و با مولتیمتر پیوستگی کنتاکت ۹۵-۹۶ را چک کنید؛ اگر با زدن دکمه قطع نشد بیمتال قطعاً خراب است.
گیر کردن مکانیزم فنری
ورود گرد و غبار، چربی یا رطوبت به داخل محفظه بیمتال باعث سفت شدن یا جام کردن اهرمهای ظریف داخلی میشود. در این شرایط نیروی ناشی از خم شدن تیغهها برای غلبه بر اصطکاک داخلی کافی نیست و قطعه عمل نمیکند.
۳. تغییرات ظاهری و فیزیکی در بدنه بیمتال
گاهی اوقات پیش از آنکه تجهیزات اندازهگیری را به کار بگیرید، چشمهای شما بهترین ابزار تشخیص هستند. علائم فیزیکی نباید نادیده گرفته شوند.
تغییر رنگ پلاستیک بدنه (دفرمه شدن)
اگر بدنه پلاستیکی بیمتال، به خصوص در نزدیکی ورودی شاخکها، زرد یا قهوهای تیره شده باشد، نشانه وجود گرمای موضعی شدید است. این گرما معمولاً ناشی از شل بودن اتصالات (لقی) یا فرسودگی شدید تیغههای داخلی است. پلاستیک سوخته یا تغییر شکل یافته، یعنی عایقبندی قطعه در خطر است.
بوی سوختگی یا اثرات کربن
استشمام بوی تند پلاستیک سوخته یا مشاهده پودر سیاه رنگ (کربن) روی بدنه، نشانه آرک زدن داخلی است. این قطعه دیگر قابل اعتماد نیست و باید بلافاصله از مدار خارج شود.
۴. داغ شدن غیرعادی ترمینالها
در بسیاری از موارد، خرابی از خودِ مکانیزم نیست، بلکه از محل اتصال است که منجر به خرابی کل قطعه میشود.
لقی در شاخکهای ورودی
بیمتالهایی که مستقیم به کنتاکتور وصل میشوند، ممکن است به دلیل لرزش، اتصال محکمی نداشته باشند. این موضوع باعث ایجاد مقاومت تماس و تولید گرما میشود.
تفاوت دمایی فازها
اگر با دوربین حرارتی (ترموگرافی) مشاهده کردید که یک فاز بیمتال بسیار داغتر از بقیه است، یا تیغههای آن فاز خاص ضعیف شدهاند و یا موتور دچار ناپایداری فاز شده است که بیمتال در تشخیص آن ناتوان مانده است.
۵. عدم امکان ریست شدن (Reset Failure)
بیمتالها پس از عمل کردن (تریپ)، نیاز به زمانی برای خنک شدن دارند تا اجازه ریست شدن را بدهند. اما اگر پس از گذشت ۲۰ دقیقه یا بیشتر، دکمه ریست (آبی یا قرمز) عمل نمیکند یا به محض فشردن، دوباره به حالت تریپ باز میگردد، دو احتمال وجود دارد:
- مکانیزم داخلی به دلیل حرارت زیاد تغییر شکل دائمی داده است.
- فنر بازگشت (Return Spring) شکسته یا از جای خود در رفته است.

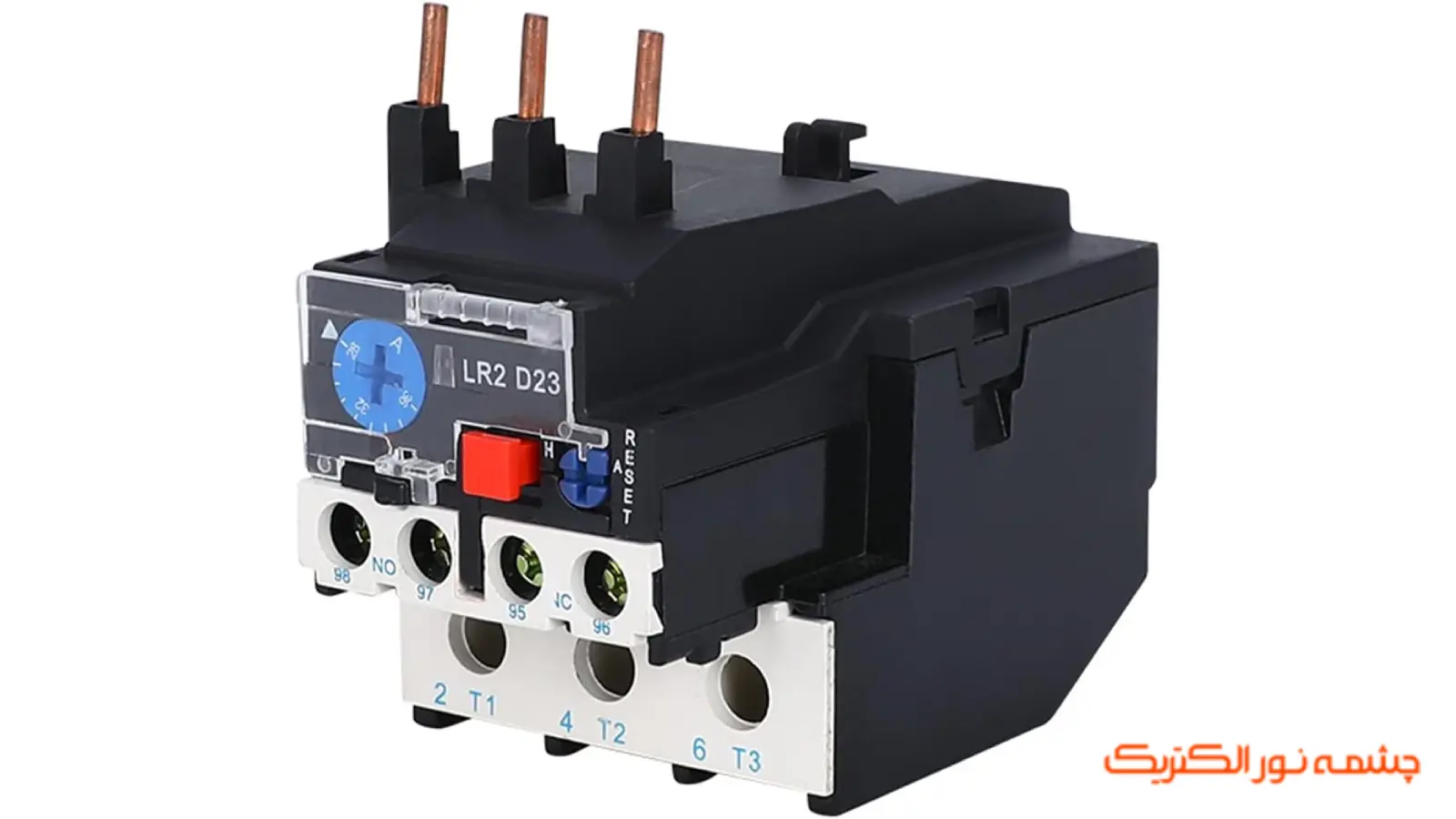

۶. افزایش مقاومت کنتاکتهای قدرت (افت ولتاژ داخلی)
یکی از علائم فنی که تنها با ابزار اندازهگیری دقیق قابل تشخیص است، افزایش مقاومت الکتریکی تیغههای داخلی بیمتال است.
اتلاف توان به صورت حرارت
با گذشت زمان، سطح داخلی تیغههای بیمتال اکسید شده یا دچار خوردگی میشود. این امر باعث ایجاد مقاومت اضافی در مسیر جریان اصلی موتور میگردد. در واقع هر چقدر مقاومت در اثر فرسودگی بالاتر برود، گرمای بیشتری تولید شده و راندمان سیستم کاهش مییابد.
افت ولتاژ
اگر با ولتمتر اختلاف پتانسیل ورودی و خروجی بیمتال را اندازه بگیرید، نباید افت ولتاژ محسوسی مشاهده شود. افت ولتاژ بیش از حد معمول، نشانه قطعی از فرسودگی داخلی و لزوم تعویض قطعه است.
۷. عدم تقارن در عملکرد فازها (Phase Imbalance Sensitivity)
بیمتالهای مدرن دارای مکانیزمی برای تشخیص قطع فاز یا ناپایداری فاز هستند. یکی از علائم خرابی، اختلال در این حساسیت است.
قطع شدن زودهنگام در بارهای متعادل
اگر الکتروموتور شما در وضعیت کاملاً متعادل (جریان فازهای برابر) کار میکند اما بیمتال به اشتباه تشخیص ناپایداری فاز میدهد، مکانیزم تفاضلی (Differential Mechanism) داخلی دچار نقص شده است.
عدم تشخیص قطع فاز
در مقابل، اگر یکی از فازها قطع شود اما بیمتال نتواند در زمان استاندارد مدار را قطع کند، خطر سوختن موتور به شدت بالا میرود. این خرابی معمولاً ناشی از دفرمه شدن شینههای داخلی است که جابهجایی مکانیکی لازم برای تحریک میکروسوئیچ فرمان را ایجاد نمیکنند.
۸. نوسان در زمان قطع (Inconsistent Trip Timing)
یک بیمتال سالم باید رفتاری قابل پیشبینی داشته باشد. اگر در تستهای دورهای متوجه شدید که زمان قطع (Trip Time) در شرایط ثابت، هربار تغییر میکند، این یک نشانه جدی از خرابی است.
تغییر کلاس حمایتی
برای مثال اگر بیمتال کلاس ۱۰ شما، یکبار در ۳۰ ثانیه و بار دیگر در ۹۰ ثانیه (با جریان یکسان) عمل میکند، یعنی روغن یا گریسهای مخصوص کالیبراسیون داخل مکانیزم خشک شدهاند یا فنرها دچار تنش پسماند شدهاند.
تاخیر در بازگشت به حالت عادی
اگر پس از تریپ، کنتاکتهای فرمان (۹۷-۹۸ یا ۹۵-۹۶) به صورت متناوب قطع و وصل میشوند و پایداری ندارند، نشاندهنده ضعیف شدن فنر تخت (Snap-action spring) است که نمیتواند کنتاکت را با قاطعیت در وضعیت جدید نگه دارد.
جدول مقایسه بیمتال سالم در برابر بیمتال خراب
| علامت | وضعیت بیمتال سالم | وضعیت بیمتال خراب |
| دکمه تست (Test) | با فشردن دکمه، مدار فرمان فوراً قطع میشود. | با فشردن دکمه، هیچ تغییری در وضعیت کنتاکتها رخ نمیدهد. |
| دمای بدنه | دمای متعادل و همگن با دمای تابلو. | داغی بیش از حد در یک نقطه خاص یا تغییر رنگ بدنه. |
| زمان قطع | مطابق با منحنی استاندارد (مثلاً کلاس ۱۰). | قطع بسیار سریع (زیر ۵ ثانیه) یا عدم قطع پس از زمان طولانی. |
| صدای عملکرد | یک صدای تیک واضح و قاطع. | صدای ضعیف، لرزش یا عدم وجود صدا هنگام تریپ. |
چگونه از خرابی زودهنگام بیمتال جلوگیری کنیم؟
برای اینکه کمتر با علائم خرابی مواجه شوید، این استراتژیهای ساده را به کار ببرید:
آچارکشی دورهای
هر سه ماه یکبار پیچهای قدرت را با گشتاور مشخص سفت کنید.
استفاده از سرسیم مناسب
اتصال مستقیم سیم افشان زیر ترمینال، عمر بیمتال را به نصف کاهش میدهد.
انتخاب صحیح رنج جریان
همیشه بیمتالی انتخاب کنید که جریان نامی موتور در وسط بازه تنظیمی آن باشد، نه در ابتدا یا انتها.
نظافت تابلو
استفاده از فیلتر هوا و جلوگیری از ورود ذرات رسانا به داخل تابلو، عمر مکانیکی قطعه را تضمین میکند.
خلاصه
تشخیص علائم خرابی بیمتال مهارتی است که مرز بین یک سیستم پایدار و یک فاجعه صنعتی را تعیین میکند. همانطور که بررسی کردیم، نشانههایی مانند تریپهای کاذب، عدم واکنش در برابر اضافه بار، تغییر رنگ بدنه و اشکال در مکانیزم ریست، جدیترین زنگ خطرهایی هستند که خبر از پایان عمر این قطعه میدهند. همچنین برای خرید بیمتال از برند های معتبر مانند اشنایدر خریداری کنید برای اطلاعات بیشتر در مورد خرید بی متال اشنایدر این صفحه رو بررسی کنید
نادیده گرفتن هر یک از این موارد منجر به آسیبهای جبرانناپذیر به الکتروموتور و توقف چرخه تولید میشود. پیشنهاد میشود همواره با استفاده از تجهیزات اندازهگیری دقیق و بازرسیهای چشمی منظم، سلامت بیمتالهای خود را پایش کنید. به یاد داشته باشید که هزینه تعویض یک بیمتال معیوب، بخش بسیار کوچکی از هزینه تعمیر یک موتور سوخته یا ضرر ناشی از خوابیدن خط تولید است.
