بیمتال ها یا رلههای اورلود حرارتی لایهی محافظتی نهایی در برابر اضافهبار در اکثر تابلوهای برق صنعتی جای دارند. این قطعات که با تکیه بر اصول ترمودینامیک و متالورژی طراحی شدهاند، وظیفه دارند از گرانقیمتترین بخش سیستم یعنی الکتروموتور، در برابر جریانهای مخرب محافظت کنند. با این حال ماهیت الکترومکانیکی بیمتال باعث میشود که در معرض طیف وسیعی از اختلالات قرار گیرد.
مشکلات رایج بیمتال ها در تابلو برق اغلب به صورت نشانههایی فریبنده ظاهر میشوند؛ گاهی با قطعهای بیدلیل (Nuisance Tripping) فرآیند تولید را فلج میکنند و گاهی با عدم عملکرد در لحظه بحرانی، منجر به فاجعهای چون سوختن سیمپیچ موتور و توقف کامل کارخانه میشوند. در این مقاله بسیار مفصل از چشمه نور الکتریک ما تمامی زوایای تاریک و مشکلات پنهان این قطعه را کالبدشکافی میکنیم.
۱. عملکرد کاذب و قطعهای مزاحم (The Mystery of Nuisance Tripping)
شاید کلافهکنندهترین تجربه برای یک اپراتور برق قطع شدن مداوم مدار توسط بیمتال بدون وجود هیچگونه اضافهبار واقعی در موتور باشد. این مشکل ریشههای متعددی دارد:
الف) پیرشدگی و خستگی متریال (Metal Fatigue)
تیغههای بیمتال از دو فلز با ضریب انبساط متفاوت ساخته شدهاند که به هم پرس شدهاند. با گذشت زمان و تحت تاثیر هزاران بار گرم و سرد شدن، پیوند مولکولی بین این دو فلز سست شده و خاصیت الاستیک آنها تغییر میکند. در این حالت، تیغه با جریانی بسیار کمتر از جریانی که بر روی پیچ تنظیم (Setting) مشخص شده، خم میشود.

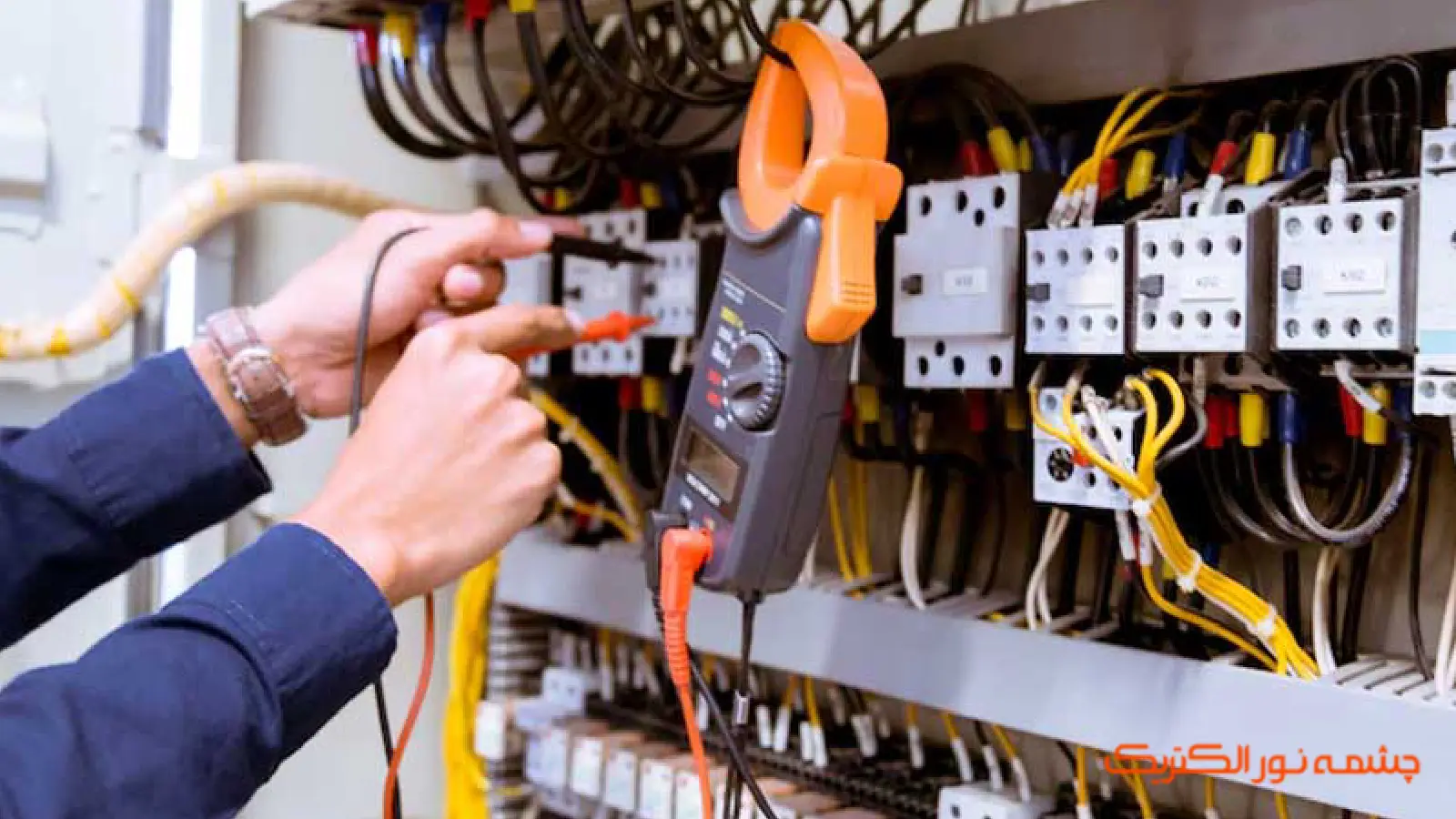

علامت شناسایی: اگر آمپرمتر جریان نرمال موتور را نشان میدهد اما بیمتال تریپ میدهد، عمر مفید قطعه به پایان رسیده است.
ب) عدم کالیبراسیون دمای محیط (Ambient Temperature Impact)
بیمتالها بر اساس حرارت کار میکنند. اگر تابلو برق در محیطی گرم (مثلاً کنار کوره یا زیر تابش مستقیم خورشید) قرار داشته باشد، دمای پایه تیغهها بالا میرود. بسیاری از بیمتالهای ارزانقیمت یا تقلبی، فاقد سیستم جبرانساز دمای محیط (Temperature Compensation) هستند.
نکته فنی: در تابستانها، نرخ خرابی و تریپهای کاذب در تابلوهای فاقد سیستم تهویه تا ۸۰٪ افزایش مییابد.
۲. سکوت مرگبار؛ عدم تریپ در زمان اضافهبار واقعی
این خطرناکترین وضعیتی است که یک بیمتال میتواند داشته باشد. در این حالت، قطعه عملاً به یک هادی ساده تبدیل شده و خاصیت حفاظتی خود را از دست داده است. برای خرید بیمتال حتما از برند های معتبر خرید کنید برای اطلاعات بیشتر در مورد خرید بی متال اشنایدر با کارشناسان چشمه نور الکتریک در ارتباط باشید.
الف) جوش خوردن کنتاکتهای فرمان (Contact Welding)
کنتاکتهای ۹۵ و ۹۶ که در مسیر مدار فرمان قرار دارند، بسیار ظریف هستند. اگر جریانی بیش از حد مجاز (مثلاً به دلیل اتصال کوتاه در مدار فرمان) از آنها عبور کند، این کنتاکتها به هم جوش میخورند. در این شرایط، حتی اگر تیغههای حرارتی کاملاً خم شوند و مکانیزم مکانیکی عمل کند، مدار قطع نمیشود.
تست عملی: با فشردن دکمه STOP یا TEST روی بیمتال، باید اتصال ۹۵-۹۶ قطع شود. اگر با مولتیمتر همچنان اتصال کوتاه نشان داد، قطعه خراب است.
ب) رسوب جرم، چربی و جام کردن مکانیکی
در صنایع سنگین مانند سیمان یا ریسندگی، ذرات معلق در هوا و چربیها به داخل محفظه بیمتال نفوذ میکنند. این ذرات با روغنهای روانکار داخلی ترکیب شده و لایهای چسبنده ایجاد میکنند که مانع از حرکت آزادانه اهرمهای پلاستیکی و فنرهای ظریف میشود.
۳. مشکلات مربوط به اتصالات و پدیده گرمای موضعی
بسیاری از مشکلات بیمتال نه از داخل، بلکه از ترمینالهای ورودی و خروجی آن آغاز میشود.
الف) شل بودن ترمینالها و لقی اتصال
شل بودن پیچهای اتصال در محل ورود کابلها یا اتصال بیمتال به کنتاکتور مانند کنتاکتور اشنایدر، باعث ایجاد مقاومت میشود. این مقاومت کوچک در جریانهای بالا، گرمای شدیدی تولید میکند. این حرارت به سرعت به تیغههای بیمتال منتقل شده و باعث تریپ زودهنگام میشود. برای اطلاعات بیشتر در مورد راهنمای کامل نصب بیمتال بر روی کنتاکتور این مقاله را بخوانید .
آمار: حدود ۴۰٪ از ذوبشدگی بدنه بیمتالها ناشی از عدم آچارکشی دورهای است.
ب) عدم استفاده از سرسیم و خوردگی سیم
وقتی سیمهای افشان بدون سرسیم زیر پیچ قرار میگیرند، برخی رشتهها قطع شده و سطح مقطع موثر کاهش مییابد. این موضوع باعث داغ شدن نقطه اتصال و در نهایت سوختن ترمینال پلاستیکی بیمتال میشود.
۴. اختلال در تشخیص قطع فاز و عدم تقارن بار
یکی از وظایف فرعی اما مهم بیمتالهای مدرن، حفاظت در برابر دو فاز شدن است. اما این بخش خود مستعد خرابیهای زیر است:
الف) نقص در مکانیزم تفاضلی (Differential Mechanism)
بیمتالها دارای دو صفحه متحرک داخلی هستند که وضعیت سه فاز را با هم مقایسه میکنند. اگر یکی از این صفحات به دلیل ضربه فیزیکی یا تغییر فرم حرارتی آسیب ببیند، بیمتال نمیتواند قطع یک فاز را تشخیص دهد. این یعنی موتور در حالت دو فاز کار کرده و در کمتر از چند دقیقه میسوزد.
ب) ناپایداری جریان فازها
در شبکههایی که بارهای تکفاز غیرمتعادل زیادی دارند، ناپایداری ولتاژ باعث تفاوت جریان در فازهای موتور میشود. بیمتالهای حساس این اختلاف را به عنوان خطا شناسایی کرده و بیهوده فرمان قطع صادر میکنند.
۵. چالش ریست کردن و استهلاک دکمههای کنترلی
دکمههای RESET و STOP در بیمتالها نقاط ضعف مکانیکی محسوب میشوند.
فشردن بیش از حد دکمه ریست
برخی اپراتورها برای رفع تریپ، دکمه را با فشار زیاد یا با ابزارهای تیز فشار میدهند که باعث شکستن زبانه پلاستیکی داخلی میشود.
انتخاب حالت دستی/اتوماتیک
یکی از مشکلات رایج، قرار گرفتن ناخواسته پیچ انتخاب ریست روی حالت Auto است. این کار باعث میشود موتور پس از خنک شدن بیمتال، ناگهان و بدون اجازه اپراتور روشن شود که خطرات جانی و مالی شدیدی دارد.
۶. اثرات مخرب هارمونیکها و اینورترها (VFD)
در عصر جدید صنعت، استفاده از اینورترها (VFD) برای کنترل دور موتور بسیار رایج است. اما اینورترها جریانهایی با فرکانس بالا و هارمونیکهای شدید تولید میکنند.
گرمای کاذب هارمونیکی
هارمونیکها باعث لرزش مولکولی بیشتر در تیغههای بیمتال شده و دمای آنها را بالاتر از حد واقعی جریان نشان میدهند.
خطای فرکانس
بیمتالهای استاندارد برای فرکانس ۵۰ یا ۶۰ هرتز طراحی شدهاند. در فرکانسهای پایین (کارکرد موتور در دور کم)، دقت بیمتال به شدت افت میکند.
راهکار: در خروجی اینورترها حتماً باید از رلههای حفاظتی الکترونیکی با قابلیت True RMS استفاده شود.
۷. تغییرات فیزیکی بدنه؛ آینه تمامنمای سلامت قطعه
بازرسی چشمی (Visual Inspection) از فجایع بزرگی جلوگیری میکند. علائم فیزیکی خرابی عبارتند از:
کریستالیزه شدن پلاستیک
اگر پلاستیک بدنه حالت ترد و شکننده پیدا کرده، نشانه سالها کارکرد در دمای بالا است.
سیاه شدن شاخکهای ورودی
نشانه آرک زدن بین کنتاکتور و بیمتال به دلیل لقی یا جریانهای لحظهای بسیار شدید.
نشت مواد شیمیایی
در محیطهای خورنده، گازهای شیمیایی باعث ایجاد لایهای سبز یا آبی روی مس ترمینالها میشوند که رسانایی را به شدت کاهش میدهد.

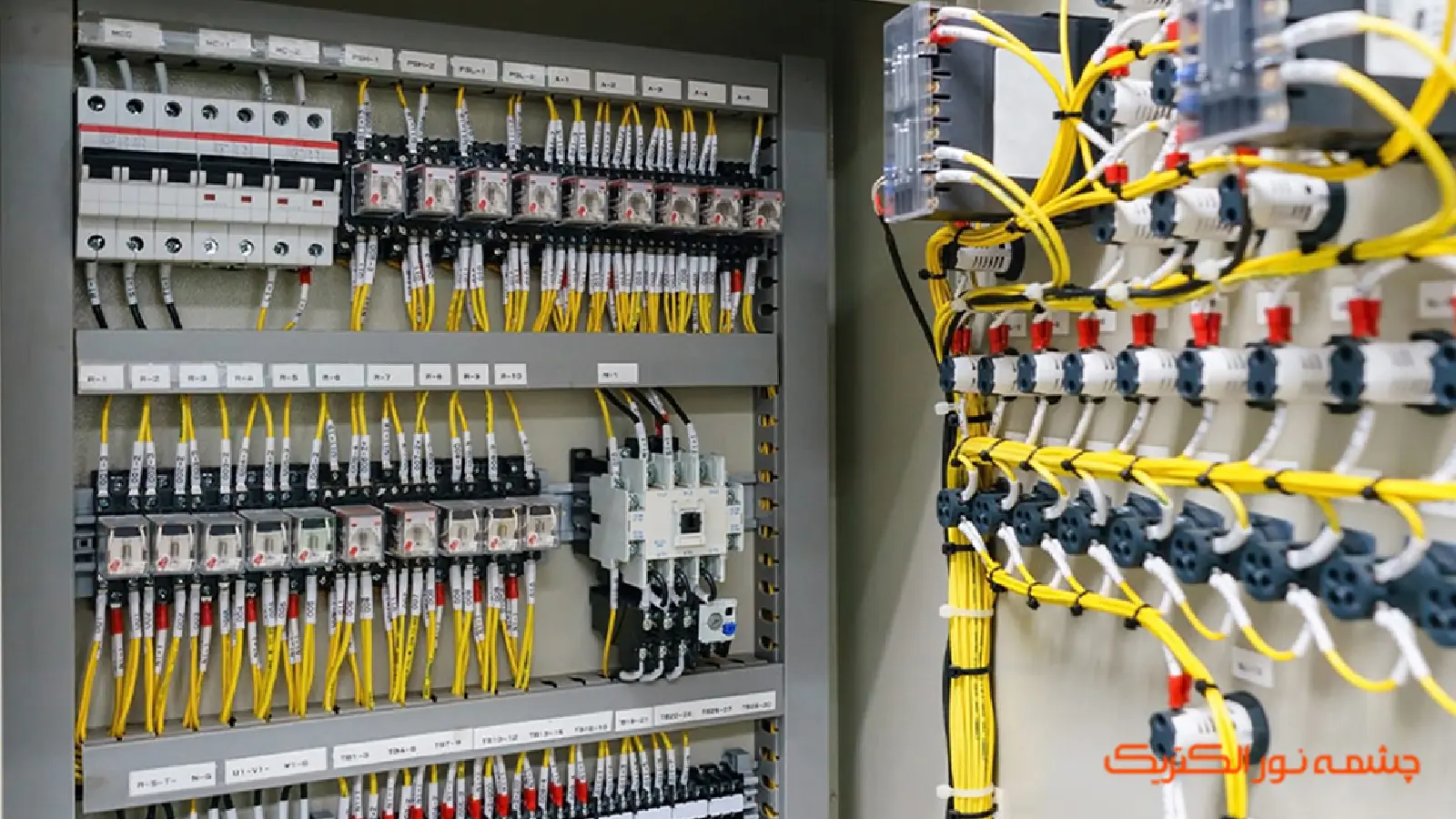

۸. تداخل مغناطیسی و لرزشهای تابلو برق
بیمتالها دارای مکانیزمهای فنری بسیار ظریف و حساس هستند.
لرزش مکانیکی
اگر تابلو برق روی شاسی لرزان (مثلاً نزدیک کمپرسور) نصب شده باشد، لرزشهای مداوم باعث عمل کردن ناگهانی ضامن تریپ میشود.
میدان مغناطیسی
عبور کابلهای فشار قوی با جریانهای بسیار بالا از نزدیکی بیمتال بر روی قطعات فلزی داخلی اثر گذاشته و دقت کالیبراسیون آن را مختل میکند.

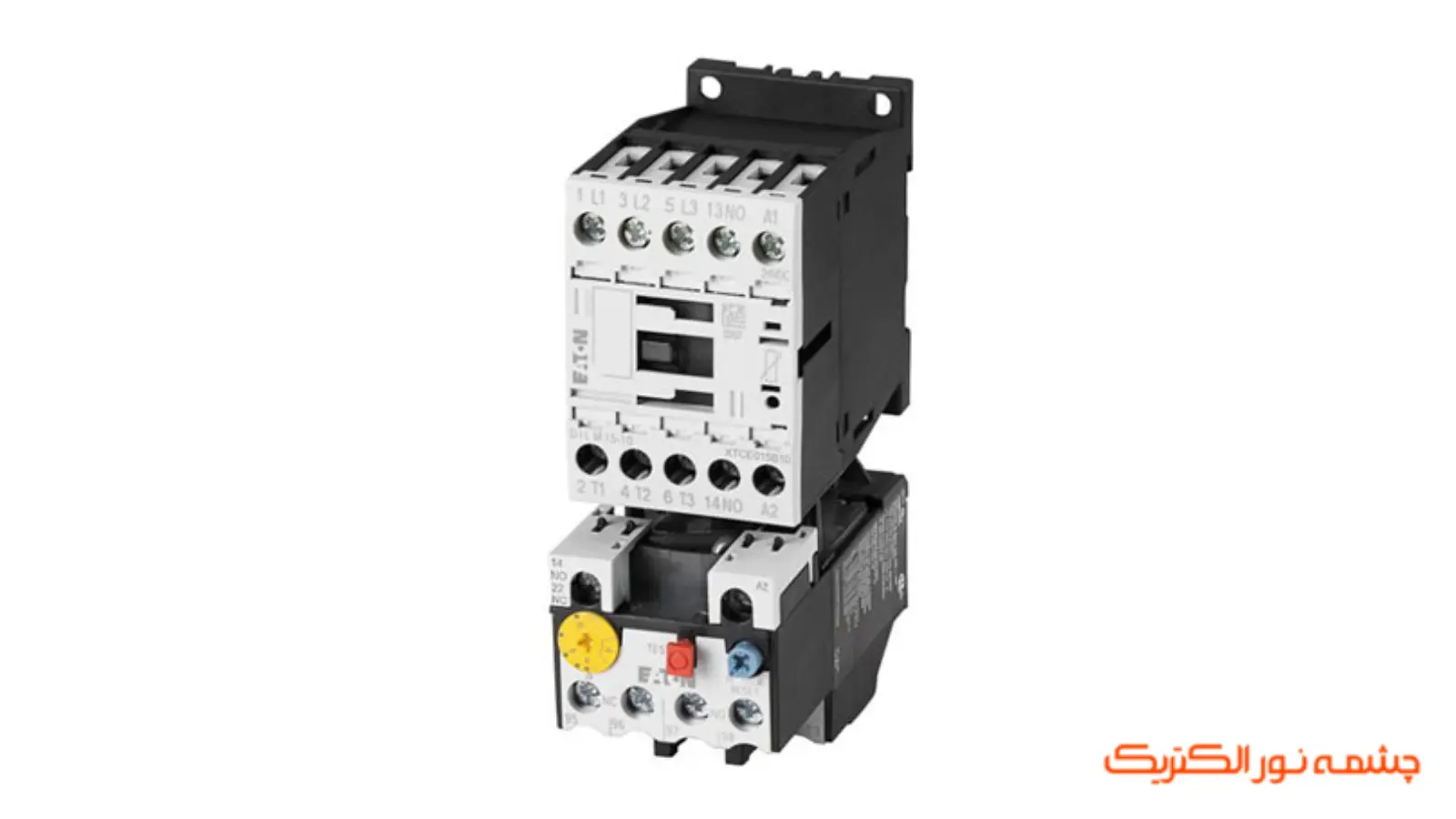

۹. مشکلات مربوط به رنج جریان و انتخاب غلط
بسیاری از مشکلات از همان مرحله خرید آغاز میشوند.
انتخاب رنج نامناسب
اگر رنج بیمتال طوری انتخاب شود که جریان نامی موتور در ابتدای بازه باشد، حساسیت قطع بسیار پایین میآید. و اگر در انتهای بازه باشد، تیغهها همیشه در حداکثر استرس حرارتی هستند.
کلاس حمایتی غلط
استفاده از بیمتال کلاس ۱۰ برای موتورهایی با بار سنگین (High Inertia) که زمان راهاندازی طولانی دارند، باعث میشود بیمتال در همان لحظه استارت به اشتباه تریپ بدهد.
چکلیست نگهداری و رفع مشکلات بیمتال
برای جلوگیری از تمامی مشکلات ذکر شده، اجرای این پروتکل الزامی است:
تست ماهانه
دکمه TEST را فشار دهید تا از سلامت مدار فرمان مطمئن شوید.
آچارکشی ششماهه
مامی پیچهای قدرت و فرمان را با پیچگوشتی ترکمتردار چک کنید.
ترموگرافی سالانه
با دوربین حرارتی، اختلاف دمای فازها را در حالتی که موتور زیر بار است چک کنید (اختلاف بیش از ۵ درجه سانتیگراد نشانه مشکل است).
تعویض دورهای
بیمتالها عمر مفید دارند. پس از ۱۰ سال کارکرد یا بعد از تجربه ۳ بار اتصال کوتاه شدید، حتماً قطعه را تعویض کنید.
خلاصه
مشکلات رایج بیمتال ها در تابلو برق طیف وسیعی از چالشهای فیزیکی، الکتریکی و محیطی را در بر میگیرد. همانطور که بررسی شد، از تریپهای کاذب ناشی از خستگی فلز گرفته تا خطرات پنهان جوش خوردن کنتاکتها و اثرات هارمونیکها، همگی میتوانند امنیت سیستمهای برقی شما را به چالش بکشند.
نکته کلیدی اینجاست که بیمتال یک قطعه نصب کن و فراموش کن (Fit and Forget) نیست. پایداری یک خط تولید مدرن، در گرو بازرسیهای منظم، تنظیمات دقیق بر اساس پلاک موتور و شناخت علائم هشداردهنده خرابی است. با رعایت اصول نگهداری پیشگیرانه، نه تنها عمر موتورهای خود را تضمین میکنید، بلکه از هزینههای سرسامآور توقف تولید نیز جلوگیری خواهید کرد.
