کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) یکی از مهمترین وسایل حفاظتی در مدارهای راهاندازی و بهرهبرداری از موتورهای الکتریکی به شمار میرود. این محصول بهصورت تخصصی برای حفاظت موتور در برابر خطاهایی نظیر اضافهبار، اتصال کوتاه و افزایش غیرمجاز جریان طراحی شده است.
با توجه به قیمت بالای موتورهای الکتریکی و نقش مهم آنها در صنایع مختلف، استفاده از کلید حرارتی بهعنوان یک تجهیز حفاظتی استاندارد، امری ضروری و اجتنابناپذیر است. هدف از این مقاله چشمه نور الکتریک ارائه یک راهنمای جامع و کاملاً آموزشی برای پاسخ به این پرسش است که روش نصب کلید حرارتی به چه صورت است.

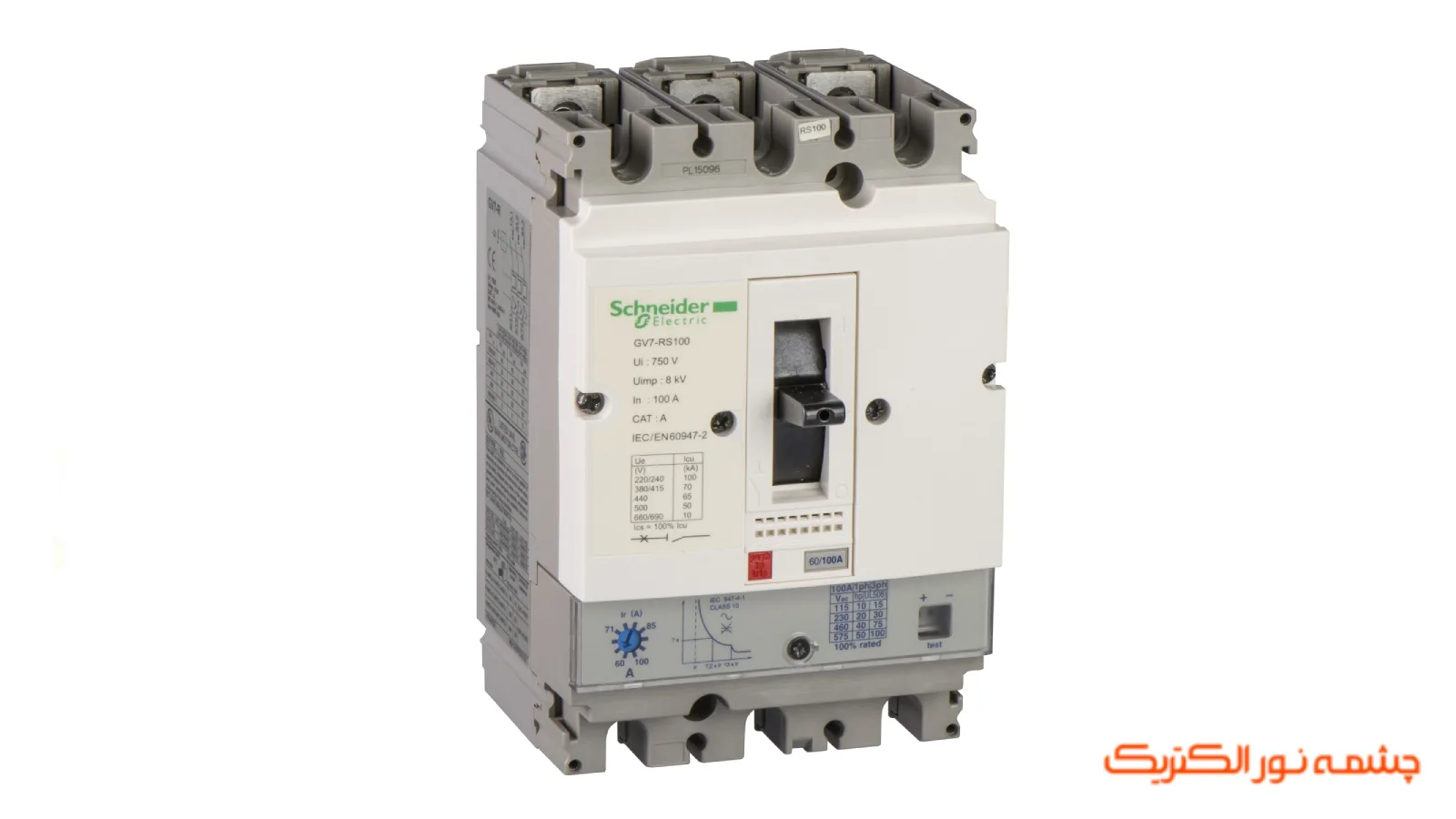

کلید حرارتی چیست و چه وظیفهای دارد؟
کلید حرارتی نوعی کلید حفاظتی ترکیبی است که از دو مکانیزم مستقل اما مکمل تشکیل شده است: حفاظت حرارتی و حفاظت مغناطیسی. این ترکیب باعث میشود کلید بتواند هم در برابر اضافهبارهای تدریجی و هم در برابر اتصال کوتاههای ناگهانی واکنش سریع و مؤثر نشان دهد که بهترین آن خرید کلید حرارتی اشنایدر است .
ساختار داخلی کلید حرارتی
از نظر ساختاری، کلید حرارتی شامل اجزای زیر است:
- واحد حرارتی مبتنی بر تیغه بیمتال
- واحد مغناطیسی شامل سیمپیچ و هسته متحرک
- کنتاکتهای ثابت و متحرک
- مکانیزم قطع و وصل دستی
- پیچ یا ولوم تنظیم جریان تریپ
این ساختار باعث میشود کلید حرارتی نسبت به تجهیزات حفاظتی سادهتر، دقت و قابلیت اطمینان بالاتری داشته باشد.
نحوه عملکرد بخش حرارتی
بخش حرارتی کلید مسئول تشخیص اضافهبار است. در شرایطی که جریان موتور برای مدتزمان مشخصی از مقدار نامی فراتر رود، تیغه بیمتال گرم شده و تغییر شکل میدهد. این تغییر شکل بهصورت مکانیکی منجر به قطع کنتاکتها و خاموش شدن موتور میشود. این عملکرد تدریجی، دقیقاً متناسب با رفتار واقعی موتور در شرایط اضافهبار طراحی شده است.
نحوه عملکرد بخش مغناطیسی
بخش مغناطیسی وظیفه تشخیص اتصال کوتاه را بر عهده دارد. در صورت بروز جریانهای بسیار بالا و ناگهانی، سیمپیچ مغناطیسی فعال شده، هسته متحرک جابهجا میشود و کلید در کسری از ثانیه مدار را قطع میکند. این سرعت بالا از آسیب جدی به سیمپیچ موتور و تجهیزات بالادستی جلوگیری میکند.

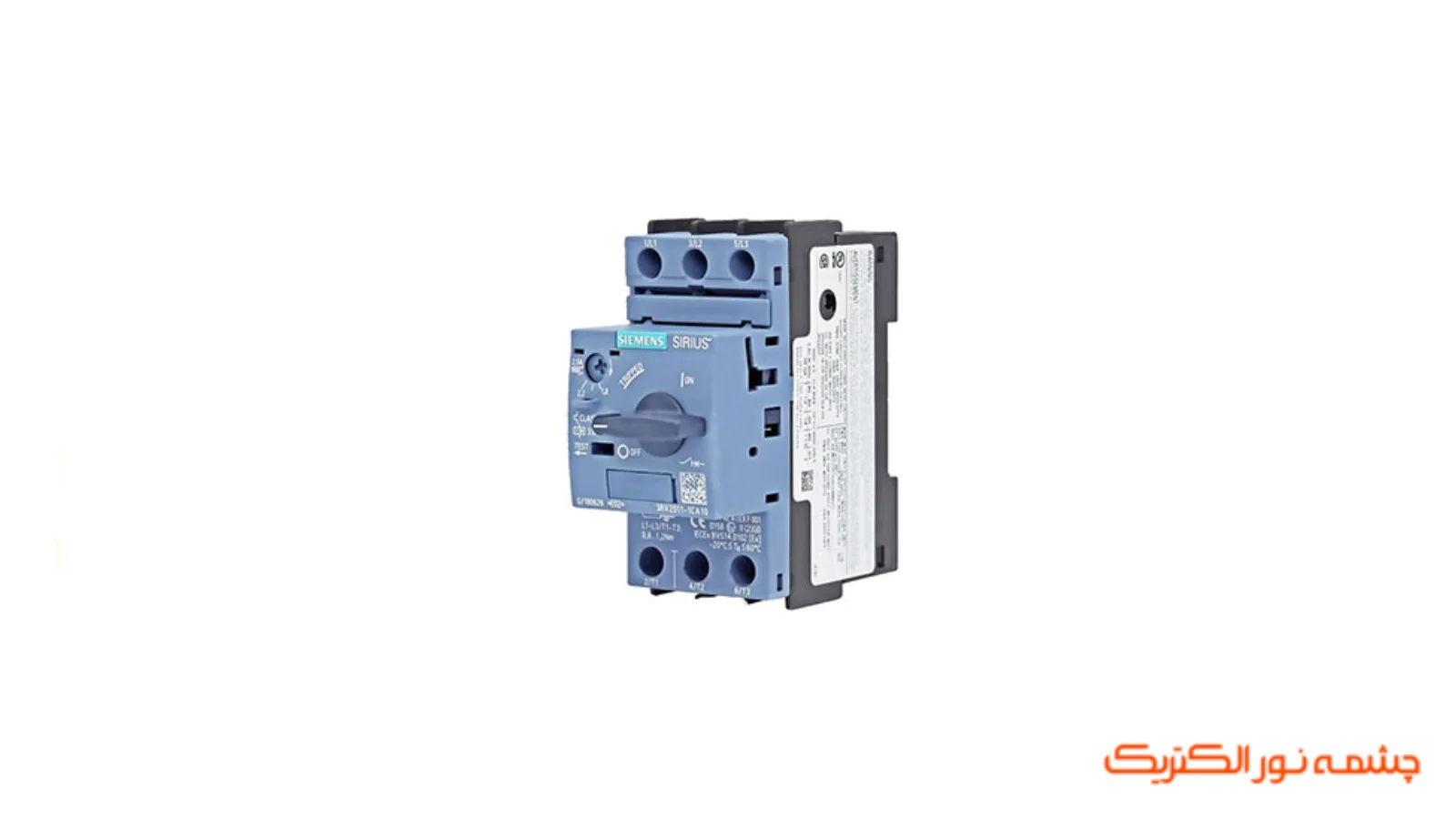

چرا نصب صحیح کلید حرارتی اهمیت دارد؟
نصب کلید حرارتی تنها یک عملیات مکانیکی یا سیمبندی ساده نیست، بلکه بخشی از طراحی ایمن مدار قدرت محسوب میشود. نصب غیراصولی میتواند پیامدهای زیر را به همراه داشته باشد:
- عدم قطع مدار در زمان اضافهبار واقعی
- قطعهای مکرر و غیرضروری در جریانهای مجاز
- افزایش استهلاک موتور
- کاهش عمر کلید و ترمینالها
- افزایش ریسک آتشسوزی در تابلو برق
به همین دلیل، رعایت مراحل نصب بهصورت استاندارد، شرط اصلی بهرهبرداری ایمن از کلید حرارتی است.
مراحل نصب کلید حرارتی برای موتور سهفاز
نصب صحیح کلید حرارتی برای موتور سهفاز یکی از مهمترین اقدامات برای تضمین ایمنی، پایداری و عملکرد بلندمدت موتورهای الکتریکی به شمار میرود. موتورهای سهفاز معمولاً در کاربردهای صنعتی و نیمهصنعتی مورد استفاده قرار میگیرند و به دلیل توان و جریان بالاتر، در صورت بروز خطاهایی مانند اضافهبار یا اتصال کوتاه، میتوانند خسارتهای جدی به تجهیزات، تابلو برق و حتی محیط اطراف وارد کنند. در چنین شرایطی، کلید حرارتی تنها زمانی قادر به انجام وظیفه حفاظتی خود خواهد بود که بهدرستی انتخاب و مطابق اصول فنی نصب شده باشد.
نصب غیراصولی کلید حرارتی باعث قطعهای ناخواسته، عدم تشخیص صحیح اضافهبار یا تأخیر در قطع مدار میشود که تمامی این موارد، ریسک آسیب دیدن موتور را افزایش میدهد. به همین دلیل، آشنایی با مراحل استاندارد نصب کلید حرارتی برای موتور سهفاز، نهتنها برای تکنسینهای برق، بلکه برای مهندسان و بهرهبرداران سیستمهای الکتریکی نیز اهمیت بالایی دارد.
در ادامه، مراحل نصب کلید حرارتی برای موتور سهفاز را بهصورت گامبهگام، دقیق و کاربردی بررسی میکنیم تا بتوانید این فرآیند را با اطمینان و مطابق استانداردهای فنی اجرا کنید.
گام اول: انتخاب رنج مناسب کلید حرارتی
اولین و مهمترین مرحله، انتخاب صحیح MPCB بر اساس جریان بار کامل موتور (FLC) است. این مقدار معمولاً روی پلاک موتور درج شده و نشاندهنده جریانی است که موتور در شرایط کاری عادی مصرف میکند. کلید حرارتی انتخابشده باید دارای بازه تنظیم جریانی باشد که مقدار FLC در داخل آن قرار گیرد. انتخاب کلیدی با رنج کمتر یا بسیار بزرگتر از مقدار واقعی، دقت حفاظت را کاهش میدهد.
گام دوم: نصب مکانیکی کلید حرارتی
کلید حرارتی معمولاً روی دینریل تابلو برق نصب میشود. محل نصب باید بهگونهای انتخاب شود که:
- دسترسی برای تنظیم و تست آسان باشد
- تهویه مناسب وجود داشته باشد
- فاصله استاندارد با سایر تجهیزات رعایت شود
در پروژههای صنعتی، نصب کلید در نزدیکی موتور توصیه میشود تا طول کابلکشی کاهش یابد.
گام سوم: سیمبندی اصولی کلید حرارتی
در این مرحله، سه فاز ورودی شبکه به ترمینالهای ورودی کلید متصل میشوند و خروجیها به سمت موتور هدایت میگردند. رعایت نکات زیر ضروری است:
- استفاده از کابل با سطح مقطع مناسب
- لخت کردن استاندارد سیمها
- سفت کردن پیچ ترمینالها با گشتاور مناسب
- پرهیز از ورود عایق سیم به داخل ترمینال
سیمبندی نادرست یکی از رایجترین دلایل عملکرد نامطلوب MPCB است.
گام چهارم: تنظیم جریان تریپ
جریان تریپ باید دقیقاً بر اساس جریان نامی موتور تنظیم شود. این تنظیم معمولاً با چرخاندن یک پیچ مدرج روی بدنه کلید انجام میشود. تنظیم صحیح باعث میشود:
- موتور در شرایط اضافهبار واقعی قطع شود
- از قطعهای کاذب جلوگیری گردد
در بسیاری از استانداردها، تنظیم جریان تریپ برابر با 1 تا 1.05 برابر FLC توصیه میشود.
گام پنجم: تست عملکرد کلید حرارتی
پس از پایان نصب، تست عملکرد مرحلهای ضروری است. این تست میتواند شامل:
- تست دستی مکانیزم قطع
- شبیهسازی اضافهبار
- بررسی زمان قطع
انجام تست نهایی، اطمینان از صحت نصب را تضمین میکند.

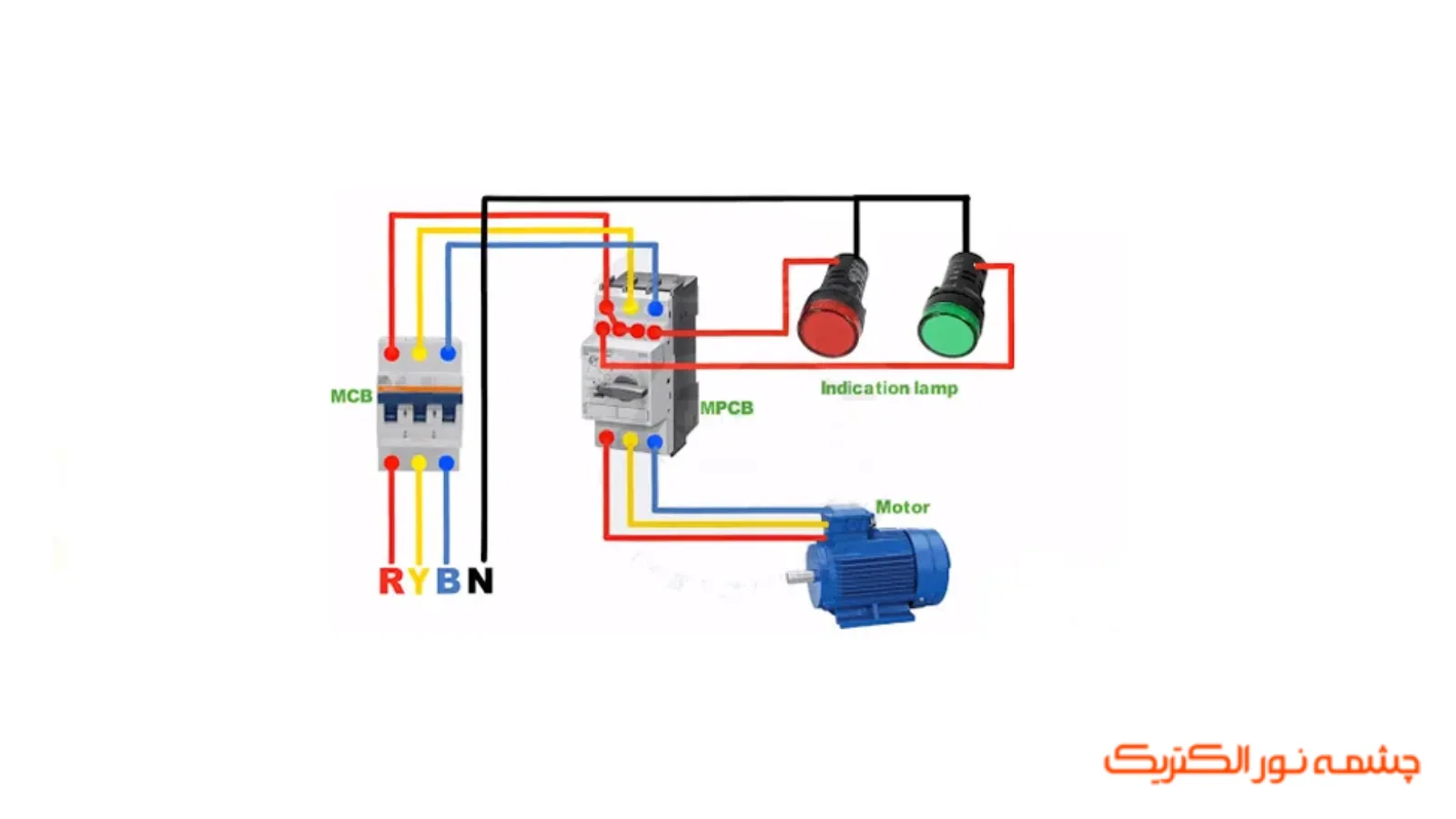

روش نصب کلید حرارتی برای موتور تکفاز
اگرچه کلیدهای حرارتی برای موتورهای سهفاز طراحی شدهاند، اما میتوان از آنها برای حفاظت موتورهای تکفاز نیز استفاده کرد.
تفاوت اصلی در سیمبندی
در موتور تکفاز، معمولاً:
- فاز از یک یا دو پل کلید عبور داده میشود
- نول بسته به طراحی مدار میتواند مستقیم یا از کلید عبور کند
هدف اصلی، عبور جریان موتور از مکانیزم حرارتی کلید است تا حفاظت بهدرستی انجام شود.
تنظیم جریان در موتور تکفاز
در این حالت نیز تنظیم جریان تریپ باید بر اساس جریان نامی موتور انجام شود. دقت در این مرحله اهمیت بیشتری دارد، زیرا موتورهای تکفاز حساسیت بالاتری به اضافهبار دارند.
جدول راهنمای نصب و تنظیم کلید حرارتی برای موتورهای الکتریکی
| آیتم مورد بررسی | موتور سهفاز | موتور تکفاز | توضیحات |
| نوع کلید حرارتی | MPCB سهپل | MPCB سهپل (با سیمبندی خاص) | کلید حرارتی ذاتاً برای سهفاز طراحی شده است |
| تعداد پلهای فعال | 3 پل | 1 یا 2 پل | عبور جریان از بیمتال الزامی است |
| مبنای انتخاب رنج | جریان FLC موتور | جریان نامی موتور | اطلاعات از پلاک موتور استخراج میشود |
| تنظیم جریان تریپ | 1 تا 1.05 × FLC | برابر جریان نامی | تنظیم نادرست باعث قطع کاذب یا عدم حفاظت میشود |
| محل نصب پیشنهادی | تابلو برق، نزدیک موتور | تابلو برق | کاهش طول کابل باعث افزایش ایمنی میشود |
| نوع حفاظت اصلی | اضافهبار و اتصال کوتاه | اضافهبار و اتصال کوتاه | حفاظت کامل موتور تضمین میشود |
| نیاز به تست پس از نصب | الزامی | الزامی | تست عملکرد بخشی از نصب استاندارد است |
تفاوت کلید حرارتی با کلید مینیاتوری در حفاظت موتور
یکی از پرسشهای رایج در این زمینه، تفاوت عملکرد کلید حرارتی (MPCB) با کلید مینیاتوری (MCB) و میزان کارایی هر یک در حفاظت از موتور است. اگرچه هر دو تجهیز با هدف قطع مدار در شرایط غیرعادی استفاده میشوند، اما از نظر ساختار، منطق عملکرد و سطح حفاظت، تفاوتهای اساسی میان آنها وجود دارد.
کلید حرارتی بهصورت تخصصی برای حفاظت از موتورهای الکتریکی طراحی شده است. این کلید قابلیت تشخیص دقیق اضافهبارهای تدریجی را دارد و رفتار آن متناسب با منحنی جریان–زمان موتور تنظیم میشود. وجود بیمتال قابل تنظیم در MPCB باعث میشود جریان تریپ دقیقاً بر اساس جریان نامی موتور تنظیم شده و از قطعهای ناخواسته در زمان راهاندازی جلوگیری شود. علاوه بر این، بخش مغناطیسی کلید حرارتی، حفاظت سریع در برابر اتصال کوتاه را نیز فراهم میکند.
در مقابل، کلید مینیاتوری در اصل برای حفاظت از خطوط، کابلها و مصرفکنندههای عمومی طراحی شده است. اگرچه این کلیدها دارای حفاظت حرارتی و مغناطیسی هستند، اما حساسیت آنها برای جریانهای راهاندازی بالای موتور مناسب نیست. در بسیاری از موارد، استفاده از کلید مینیاتوری برای موتور باعث قطع مکرر مدار در لحظه استارت یا عدم تشخیص صحیح اضافهبار میشود.
نکات تکمیلی و الزامات فنی نصب کلید حرارتی

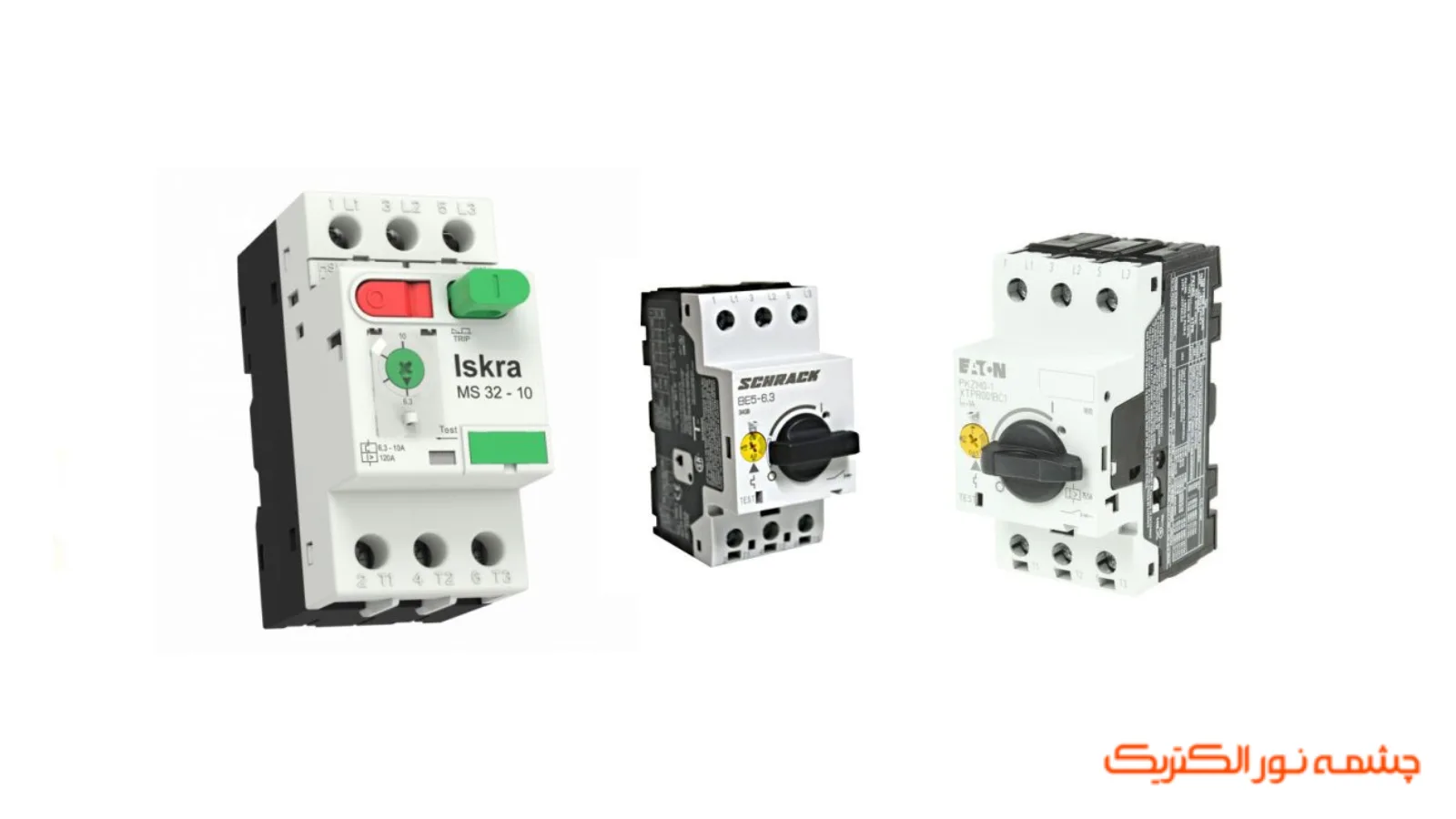

علاوه بر اجرای صحیح مراحل نصب کلید حرارتی، رعایت برخی نکات تکمیلی و الزامات فنی نقش مهمی در افزایش دقت عملکرد، ایمنی مدار و طول عمر موتور الکتریکی دارد. توجه به این موارد باعث میشود کلید حرارتی در شرایط واقعی بهرهبرداری، عملکردی پایدار و قابل اعتماد داشته باشد:
توجه به دمای محیط
دمای محیط نصب میتواند بر عملکرد بیمتال تأثیر بگذارد. در محیطهای با دمای بالا، باید کلیدی با کلاس حرارتی مناسب انتخاب شود.
انتخاب سطح مقطع کابل
استفاده از کابل نامناسب میتواند باعث افزایش افت ولتاژ، گرمشدن بیشازحد و اختلال در عملکرد کلید شود.
رعایت استانداردهای نصب
یروی از استانداردهای IEC و مقررات محلی برق، نصب ایمن و قابل اطمینان را تضمین میکند.
نگهداری و بازبینی دورهای
بازرسی منظم ترمینالها، تست عملکرد و بررسی نشانههای فرسودگی، عمر مفید کلید حرارتی را افزایش میدهد.
خلاصه
نصب کلید حرارتی یکی از مهمترین مراحل در حفاظت اصولی از موتورهای الکتریکی محسوب میشود. این تجهیز زمانی نقش واقعی خود را ایفا میکند که بهدرستی انتخاب، بهصورت استاندارد نصب و با دقت تنظیم شود. همانطور که در این مقاله بررسی شد، پاسخ به این پرسش که روش نصب کلید حرارتی به چه صورت است، تنها در دانستن مراحل خلاصه نمیشود، بلکه نیازمند درک عملکرد، توجه به جزئیات فنی و رعایت استانداردهای اجرایی است.
اگر بهدنبال افزایش ایمنی، کاهش خرابیها و افزایش عمر موتورهای الکتریکی هستید، نصب اصولی کلید حرارتی یک سرمایهگذاری فنی و هوشمندانه محسوب میشود. در صورت نبود تجربه عملی کافی، استفاده از دانش یک تکنسین یا برقکار متخصص، بهترین تصمیم ممکن خواهد بود.
