کنتاکتورهای اشنایدر برای کنترل موتورهای الکتریکی، روشنایی، پمپها و سیستمهای تهویه کاربرد دارند و به دلیل طراحی ماژولار و نصب آسان با سایر تجهیزات اتوماسیون صنعتی بسیار مورد توجه هستند.
عوامل تاثیرگذار بر قیمت کنتاکتور اشنایدر
قیمت کنتاکتور اشنایدر به مجموعهای از عوامل فنی و بازار وابسته است که در زمان خرید باید مورد توجه قرار گیرد.
نوع کنتاکتور اشنایدر
کنتاکتورهای اشنایدر در مدلهای گوناگونی تولید میشوند تا پاسخگوی نیازهای متنوع کاربران باشند. مدلهای سری LC1، LC2 و TeSys از معروفترین محصولات این برند هستند که هرکدام برای شرایط خاص طراحی شدهاند. بهعنوان مثال مدلهای LC1 برای مدارهای قدرت موتورهای سهفاز و بارهای سنگین کاربرد دارند؛ در حالی که برخی مدلها برای کنترل روشنایی یا سیستمهای تهویه طراحی شدهاند.
تفاوت میان مدلها معمولاً در توان کاری، ولتاژ بوبین و نوع اتصال است. انتخاب نوع مناسب از بروز افت بازدهی، افزایش دما و استهلاک زودرس تجهیزات جلوگیری میکند.
کنتاکتورهای کنترلی
کنتاکتورهای کنترلی اشنایدر معمولاً در مدارهای فرمان و اتوماسیون مورد استفاده قرار میگیرند. این نوع کنتاکتورها برای قطع و وصل جریانهای کوچک طراحی شدهاند و در تابلوهای برق صنعتی نقش فرماندهنده دارند.
راندمان سریع و دقیق آنها باعث شده در خطوط تولید، پلههای روشنایی، کنترل آسانسور و تهویه مطبوع مورد استفاده قرار گیرند. کنتاکتورهای کنترلی به گونهای طراحی شدهاند که با وجود دفعات زیاد قطع و وصل بازده یکنواخت و قابل اطمینانی ارائه دهند. بدنه مقاوم، ابعاد کوچک و سازگاری با رلههای حرارتی از ویژگیهای مهم این محصولات است.
کنتاکتورهای خازنی
کنتاکتورهای خازنی اشنایدر برای بانکهای خازنی و اصلاح ضریب توان شبکه طراحی شدهاند. این مدلها از مقاومتهای خاصی برای کنترل جریان هجومی اولیه خازنها بهره میبرند تا در لحظه وصل، از آسیب به تجهیزات جلوگیری شود. ساختار مقاوم و طراحی پیشرفته آنها باعث کاهش نویز الکتریکی و افزایش پایداری ولتاژ در شبکه میشود. استفاده از کنتاکتور خازنی در تاسیسات صنعتی باعث صرفهجویی در مصرف انرژی، کاهش تلفات توان و افزایش راندمان شبکه برق خواهد شد.
نوع بوبین کنتاکتور اشنایدر
بوبین یا سیمپیچ در کنتاکتور اشنایدر نقش اصلی در تحریک میدان مغناطیسی و راندمان دستگاه را بر عهده دارد. این قطعه در مدلهای با ولتاژ متفاوت مانند ۲۴، ۴۸، ۲۲۰ و ۳۸۰ ولت تولید میشود تا برای انواع مدارها مناسب باشد. انتخاب بوبین با ولتاژ اشتباه موجب سوختن سیمپیچ یا بازدهی ناقص دستگاه میشود. در کنتاکتورهای اشنایدر، بوبینها از سیمهای مسی مقاوم ساخته شده و در برابر حرارت و نوسانات ولتاژ دوام بالایی دارند. انتخاب نوع بوبین متناسب با مدار فرمان، راندمان بینقص و طول عمر بیشتر دستگاه را تضمین میکند.
میزان جریان عبوری از کنتاکتور
یکی از فاکتورهای مهم در انتخاب کنتاکتور، میزان جریان عبوری از آن است. هر مدل کنتاکتور اشنایدر برای مقدار مشخصی از جریان طراحی شده و در صورت عبور بیش از حد احتمال آسیب به کنتاکتها وجود دارد. جریان عبوری بر بازدهی دستگاه تأثیر میگذارد و در تعیین قیمت و نوع رله حرارتی همراه نیز نقش دارد. هنگام خرید باید جریان نامی موتور یا مصرفکننده با جریان مجاز کنتاکتور هماهنگ باشد. این موضوع از افزایش حرارت، افت ولتاژ و خرابی زودرس تجهیزات جلوگیری میکند.
نکاتی که باید قبل از خرید کنتاکتور اشنایدر بدانید!
شناخت شرایط کاری و نیاز دقیق مدار پیش از خرید کنتاکتور اشنایدر اهمیت زیادی دارد. بررسی نوع بار (موتوری، مقاومتی یا خازنی)، ولتاژ بوبین، تعداد دفعات قطع و وصل، شرایط محیطی و دمای کاری از مواردی است که باید مدنظر قرار گیرد. همچنین انتخاب محصول از فروشگاههای معتبر با گارانتی اصلی، اصالت کالا و بازدهی صحیح را تضمین میکند. از خرید نمونههای غیر اصل و تقلبی که در بازار وجود دارند باید پرهیز کرد؛ زیرا این محصولات عمر کوتاهی دارند و ممکن است باعث آسیب به سایر اجزای مدار شوند.
راهنمای خرید کنتاکتور اشنایدر

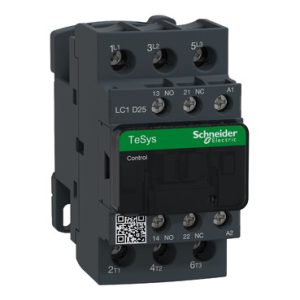

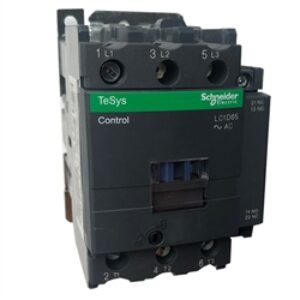

توجه به اطلاعات درجشده روی پلاک دستگاه برای خرید دقیق و مطمئن اهمیت دارد. این اطلاعات شامل جریان نامی، ولتاژ بوبین، تعداد کنتاکتهای کمکی، نوع نصب و استاندارد تولید است. مقایسه مدلهای مختلف مانند LC1D09، LC1D25 و LC1D65 انتخاب را آسانتر میکند. همچنین باید نوع بار، تعداد دفعات قطع و وصل در روز و ظرفیت مدار مورد بررسی قرار گیرد تا مدل مناسب انتخاب شود. خرید از مراکز معتبر و نمایندگیهای رسمی اشنایدر بهترین راه برای اطمینان از اصالت و کارایی دستگاه است.
کنتاکتور اشنایدر چیست؟
کنتاکتور اشنایدر یک کلید مغناطیسی است که با استفاده از خاصیت الکترومغناطیس مدارهای قدرت را کنترل میکند. با عبور جریان از بوبین، میدان مغناطیسی ایجاد شده و هسته متحرک را جذب میکند؛ در نتیجه مدار اصلی بسته یا باز میشود. این فرآیند باعث کنترل ایمن و سریع مدارهای الکتریکی میگردد. از این تجهیز در موتورهای سهفاز، سیستمهای تهویه، پمپها، روشنایی صنعتی و تابلوهای برق استفاده میشود.
انواع کنتاکتور اشنایدر
کنتاکتورهای اشنایدر در مدلهای مختلفی مانند قدرت، فرمان، خازنی و حرارتی تولید میشوند. هر مدل برای شرایط خاص طراحی شده و ویژگیهای منحصربهفردی دارد. کنتاکتورهای قدرت برای موتورهای بزرگ و تجهیزات صنعتی، مدلهای فرمان برای مدارهای کنترل و مدلهای خازنی برای اصلاح توان کاربرد دارند. انتخاب مدل مناسب، کارایی و عمر مفید سیستم را افزایش میدهد.
کاربرد کنتاکتور اشنایدر
این کنتاکتورها در صنایع مختلف از جمله پتروشیمی، خودروسازی، ساختمانسازی و سیستمهای سرمایش و گرمایش مورد استفاده قرار میگیرند. وظیفه آنها کنترل، راهاندازی و حفاظت از مدارهای قدرت است. نصب آسان، طراحی مقاوم در برابر حرارت و بازدهی مداوم از ویژگیهای برجسته آنها محسوب میشود.
مشخصات فنی کنتاکتور اشنایدر
کنتاکتورهای اشنایدر با بدنه مقاوم، کنتاکتهای نقرهای و بوبینهایی با راندمان بالا ساخته میشوند. جریان نامی آنها از ۹ تا ۹۵۰ آمپر متغیر است و قابلیت راندمان در ولتاژهای مختلف را دارند. طول عمر مکانیکی بالا، طراحی فشرده و مقاومت در برابر دمای بالا از دیگر ویژگیهای فنی آنهاست. در ادامه جدول مشخصات فنی این قطعه مهم را مشاهده مینمایید:

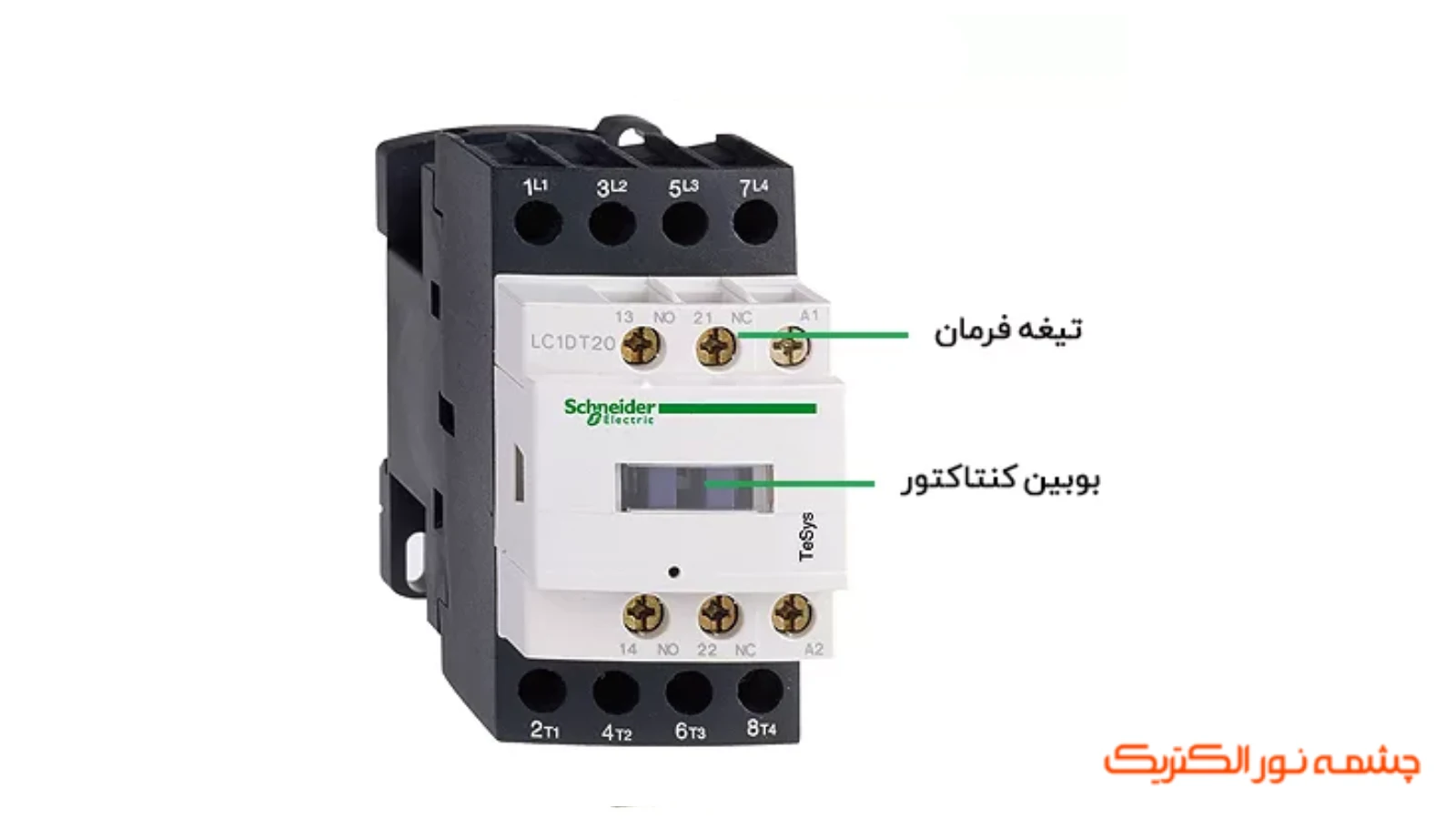

| مشخصات | توضیح |
| بوبین کنتاکتور | دو سر بوبین با A1 و A2 یا گاهی A/B یا E1/E2 مشخص میشود. |
| کنتاکتهای قدرت | کنتاکتهای اصلی با شماره ۱ تا ۶ نمایش داده میشوند و مصرفکننده را به شبکه وصل میکنند. |
| کنتاکتهای فرمان | در مدار فرمان استفاده میشوند؛ شمارهگذاری دو رقمی است: رقم یکان حالت و رقم دهگان موقعیت کنتاکت را نشان میدهد. |
| تعداد کنتاکتها | با NC و NO مشخص میشود؛ مثال: ۱NC+۳NO → یک بسته شونده، سه باز شونده. |
| توان قطع و وصل | بر اساس ولتاژ نامی و جریان بار تعیین میشود؛ سرعت قطع/وصل تا ۳۶۰۰ بار/ساعت. |
| جریان بار | جریان اصلی مدار، تا ۸۰۰ آمپر برای مدلهای سه فاز. |
| جریان بوبین | جریان تحریک بوبین با ولتاژهای ۲۴، ۴۸، ۱۱۰، ۲۲۰ و ۳۸۰ ولت AC/DC. |
| حفاظت بار | میتوان از فیوز و طبقات اضافه بار برای محافظت استفاده کرد. |
| طول عمر مکانیکی | بر اساس کلاس کلید A تا F (۱۰³ تا ۱۰⁸ بار)، مثال: D3 = ۱۰⁶×۳ بار. |
| رنج کاربرد موتور | سری D: ۴–۷۵ کیلووات؛ سری F: ۵۵–۴۵۰ کیلووات، سه فاز یا تک فاز. |
مشخصات پلاک کنتاکتور اشنایدر
روی بدنه هر کنتاکتور اشنایدر پلاکی نصب شده که اطلاعاتی مانند جریان نامی، ولتاژ بوبین، نوع اتصال، توان قطع، استاندارد تولید و شماره سریال دستگاه درج شده است. مطالعه این مشخصات برای انتخاب صحیح اهمیت زیادی دارد.
شرکت اشنایدر الکتریک
اشنایدر الکتریک یکی از معتبرترین شرکتهای جهانی در حوزه تجهیزات برق صنعتی است. این برند فرانسوی با بیش از صد سال سابقه، تولیدکننده محصولات متنوعی از جمله کلیدهای حفاظتی، رلهها، کنتاکتورها و تجهیزات اتوماسیون صنعتی است.
خلاصه
کنتاکتور اشنایدر الکتریک یک کلید الکترومغناطیسی مهم در مدارهای صنعتی و ساختمانی است که برای قطع و وصل مدار طراحی شده و طول عمر بالا و کنتاکتهای با کیفیت دارد. این کنتاکتورها در مدلهای قدرت، فرمان و خازنی تولید میشوند و برای کنترل موتور، روشنایی، پمپ و سیستم تهویه کاربرد دارند. عوامل مهم در انتخاب شامل نوع بوبین، جریان عبوری، تعداد کنتاکتها و ولتاژ کار است که روی پلاک یا کاتالوگ درج میشوند. سرعت قطع و وصل بالا و قابلیت تحمل دفعات زیاد از ویژگیهای برجسته آن است.
سوالات متداول
۱. آیا کنتاکتور اشنایدر برای موتورهای سهفاز مناسب است؟
بله، بیشتر مدلهای اشنایدر برای موتورهای سهفاز و بارهای سنگین طراحی شدهاند.
۲. تفاوت مدلهای LC1 و LC2 در چیست؟
تفاوت آنها در ظرفیت جریان، ابعاد فیزیکی و نوع اتصال کنتاکتها است.
۳. آیا کنتاکتور اشنایدر در ایران گارانتی دارد؟
بله، مدلهای اصلی اشنایدر که از نمایندگیهای معتبر خریداری شوند دارای گارانتی رسمی هستند.
۴. آیا کنتاکتور اشنایدر نیاز به نگهداری خاص دارد؟
بله، بررسی دورهای کنتاکتها، تمیزکردن سیمپیچها و اطمینان از اتصال صحیح کابلها طول عمر و راندمان درست دستگاه را تضمین میکند.
۵. آیا میتوان کنتاکتور اشنایدر را در مدار با ولتاژ بالاتر از مشخصات آن استفاده کرد؟
خیر، استفاده از کنتاکتور در ولتاژ یا جریان بالاتر از مقدار نامی باعث آسیب به کنتاکتها، سوختن بوبین و کاهش عمر دستگاه میشود.
